项目	内容
文档编号	RM-CAL-2026-0731
版本	V1.0
日期	2026-07-31
编制单位	上海睿米仪器仪表有限公司
作者	谢放平
用途	为 R134a 冷媒系统氮氢混合气检漏（等压 10 bar(g)）的限值设定与仪器配置提供理论依据

1 任务书与边界条件

任务：将 R134a 冷媒年泄漏量 1 g/年 @ 10 bar(g) 换算为氮氢混合气（5% H₂ + 95% N₂，不可燃安全浓度）检漏对应的漏率（mbar·L/s），示踪气充压与冷媒工况同压（10 bar(g)），气相/液相两种泄漏模式分别计算。

编号	边界条件	取值
BC-1	压力基准	表压（gauge）；示踪气与冷媒同压 10 bar(g)
BC-2	检漏方法	氮氢吸枪法（外部大气，p₂ = 1 atm）为主；累积法/真空法差异另行说明
BC-3	示踪气	5% H₂ + 95% N₂ 混合气（H₂ 浓度低于 5.7% 爆炸下限，安全）
BC-4	泄漏点介质相态	气相、液相两种模式分别计算，限值取 min 规则
BC-5	温度	23 °C（296.15 K）

2 物性参数与数据来源

符号	参数	取值（23 °C）	数据来源
M_134a	R134a 分子量	102.03 g/mol	SDS/REFPROP^[1]
η_v	R134a 气相动力粘度	12.0 µPa·s	25 °C 饱和气相实测 12.1~12.2 µPa·s（REFPROP 体系）^[2]^[3]，另见 190~25 °C 区间文献值 11.77~12.2 µPa·s^[4]；取 12.0 µPa·s
η_l	R134a 饱和液相动力粘度	195 µPa·s	25 °C 时 0.195 mPa·s（REFPROP 体系）^[3]；文献表 190.46 µPa·s^[4]；取 195 µPa·s
ρ_l	R134a 饱和液相密度	1207 kg/m³	25 °C 时 1207 kg/m³（REFPROP 体系）^[3]
p_sat	R134a 23 °C 饱和压力	≈ 6.3 bar(abs)	25 °C 时 6.654 bar(abs)^[3]；按 Clausius-Clapeyron 关系回推 23 °C ≈ 6.3 bar(abs)
η_N2	氮气动力粘度	17.6 µPa·s	20 °C 实测 1.76×10⁻⁵ Pa·s^[5]；与 Sutherland 公式 20→23 °C 修正（+0.5%）后可忽略
η_H2	氢气动力粘度	8.9 µPa·s	20 °C 实测 0.89×10⁻⁵ Pa·s^[5]
M_N2 / M_H2	氮/氢分子量	28.014 / 2.016 g/mol	标准原子量（Wilke 公式输入）
R	摩尔气体常数	8.314 J/(mol·K)	CODATA
T	计算温度	296.15 K	BC-5（23 °C）
η_mix	5%H₂/95%N₂ 混合气粘度	17.59 µPa·s	本文按 Wilke 混合规则计算（§3.2 展开）

取值原则说明： 1. 23 °C 与 25 °C 相差 2 K，R134a 气相粘度温度系数约 +0.03 µPa·s/K，液相粘度约 −2%/K，均落在引用数据的文献区间内；本文直接取文献区间内的代表值，其偏差已计入 §7 不确定度（±3~5%），不再做逐度插值，避免伪精度。 2. N₂/H₂ 粘度 20 °C 与 23 °C 之差 <1%，小于 Wilke 规则本身的不确定度（±2%），直接沿用。 3. 可靠性分级：REFPROP 对 R134a 粘度的不确定度为液相 3%、蒸气相 3~5%^[6]；N₂/H₂ 粘度为经典实测值（不确定度 <1%）；混合气粘度采用 Wilke 半经验混合规则（烃/氢混合体系实测验证良好^[7]）。

3 理论模型

3.1 流态判据（与 R1234yf 计算书相同，从略）

漏道等效直径约 1~2 µm，10 bar 下 Kn ≈ 0.005 ≪ 0.01，漏道内为连续介质粘性流（层流），采用可压缩层流公式；误用分子流公式将偏大约 10 倍。

3.2 示踪气粘度：Wilke 混合规则（展开计算）

$$\eta_{mix}=\sum_{i}\frac{x_i\,\eta_i}{\sum_j x_j\,\phi_{ij}},\qquad \phi_{ij}=\frac{\left[1+\left(\eta_i/\eta_j\right)^{1/2}\left(M_j/M_i\right)^{1/4}\right]^2}{\sqrt{8\left(1+M_i/M_j\right)}}$$

输入：x_H₂ = 0.05、x_N₂ = 0.95、η_H₂ = 8.9 µPa·s、η_N₂ = 17.6 µPa·s、M_H₂ = 2.016、M_N₂ = 28.014 g/mol。

第 1 步：组合参数 φ_ij（φ_ii ≡ 1）：

$$\phi_{H_2,N_2}=\frac{\left[1+\left(8.9/17.6\right)^{1/2}\left(28.014/2.016\right)^{1/4}\right]^2}{\sqrt{8\left(1+2.016/28.014\right)}}=\frac{[1+0.7110\times1.9318]^2}{\sqrt{8.576}}=\frac{5.633}{2.928}=1.9229$$

$$\phi_{N_2,H_2}=\frac{\left[1+\left(17.6/8.9\right)^{1/2}\left(2.016/28.014\right)^{1/4}\right]^2}{\sqrt{8\left(1+28.014/2.016\right)}}=\frac{[1+1.4063\times0.5177]^2}{\sqrt{119.17}}=\frac{2.987}{10.917}=0.2736$$

第 2 步：分母项：

$$\sum_j x_j\phi_{H_2,j}=0.05\times1+0.95\times1.9229=1.8768$$ $$\sum_j x_j\phi_{N_2,j}=0.05\times0.2736+0.95\times1=0.9637$$

第 3 步：加权求和：

$$\eta_{mix}=\frac{0.05\times8.9}{1.8768}+\frac{0.95\times17.6}{0.9637}=0.2371+17.3501=17.587\ \;\mu\mathrm{Pa\,s}\approx17.59\ \;\mu\mathrm{Pa\,s}$$

（氢气粘度虽只有氮气的一半，但分子量低 14 倍，Wilke 权重 φ_N₂,H₂=0.274 大幅抑制其贡献——这就是"5% 氢几乎不改粘度"的定量原因。）

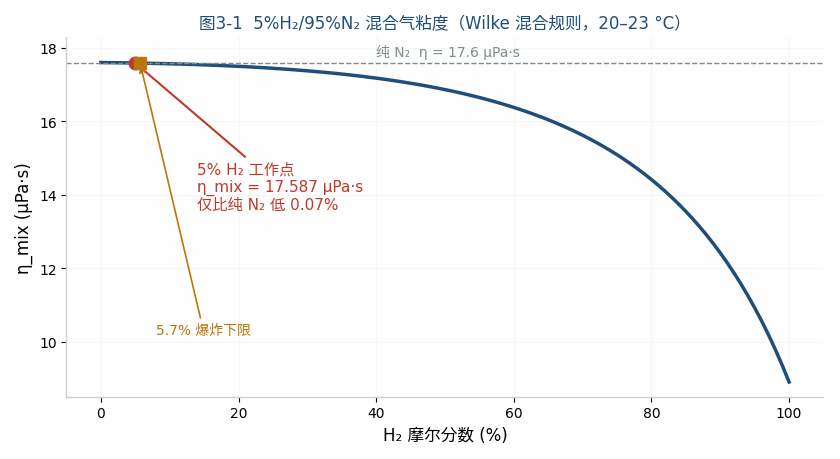

图 3-1 混合气粘度随 H₂ 摩尔分数的 Wilke 计算曲线。工作点（5%）与爆炸下限（5.7%）几乎贴在一起且紧邻纯 N₂ 端，全程只有 H₂ 含量接近 100% 时粘度才显著下降——5% 掺氢对流动特性的影响（−0.07%）远小于粘度数据本身的不确定度（±2~5%）。

关键物理结论：5% 氢气几乎不改变混合气粘度（仅比纯 N₂ 低 0.1%）——氮氢混合气的流动特性≈纯氮气。氢气只承担"示踪标记"角色，本文全部结果以混合气总漏率表达。需提醒：氢传感器仅对其中 H₂ 组分响应，仪器选型时须按厂家给出的混合气条件实际灵敏度核对。

3.3 气相泄漏模式（等压、外部大气）

可压缩层流 $Q=\dfrac{\pi r^4}{16\eta L}(p_1^2-p_2^2)$ ，同一漏道消去几何因子。因示踪气与冷媒同压、且两侧外部均为大气，压差平方项完全相等、约掉：

$$\boxed{Q_{N_2/H_2}=Q_{134a}\times\frac{\eta_v}{\eta_{mix}}=\frac{\dot m\,RT}{M_{134a}}\times\frac{\eta_v}{\eta_{mix}}}$$

这是等压换算的极简形式：气相模式下，示踪气漏率 = 冷媒漏率 × 粘度比，与压力无关。

3.4 液相泄漏模式（等压、外部大气）

不可压缩 Hagen-Poiseuille 与可压缩层流消元：

$$\boxed{Q_{N_2/H_2}=\dot m\times\frac{\eta_l}{2\,\rho_l\,\eta_{mix}}\times\frac{p_1^2-p_2^2}{\Delta p}}$$

闪蒸使液相实际流量低于不可压缩模型，本式为偏保守上限。

3.5 限值设定总规则（min 规则）

泄漏点相态不可预知，限值须对任意相区保证达标：

$$Q_{limit}=\min\left(Q_{gas},\ Q_{liquid}\right)$$

4 计算过程

4.1 第一步：冷媒自身 pV 漏率（= 行业惯用值）

第 1 步：年泄漏量 → 质量流率。1 年 = 365.25×86400 = 3.15576×10⁷ s：

$$\dot m=\frac{1\times10^{-3}\ \mathrm{kg}}{3.15576\times10^{7}\ \mathrm{s}}=3.1688\times10^{-11}\ \mathrm{kg/s}$$

第 2 步：质量流率 → 摩尔流率（M_134a = 0.10203 kg/mol）：

$$\dot n=\frac{3.1688\times10^{-11}}{0.10203}=3.1058\times10^{-10}\ \mathrm{mol/s}$$

第 3 步：理想气体状态方程 → pV 流率（出口侧为大气，Q 按出口压力下的体积流定义）：

$$Q_{134a}=\dot nRT=3.1058\times10^{-10}\times8.314\times296.15=7.647\times10^{-7}\ \mathrm{Pa\,m^3/s}$$

第 4 步：单位换算。1 mbar = 100 Pa，1 L = 10⁻³ m³，故 1 mbar·L/s = 100×10⁻³ = 0.1 Pa·m³/s，即：

$$Q_{134a}=7.647\times10^{-7}\ \mathrm{Pa\,m^3/s}\times10=7.65\times10^{-6}\ \mathrm{mbar\,L/s}$$

量纲自检：[ṁRT/M] = (kg/s)×(J/(mol·K))×K/(kg/mol) = J/s·m⁰×(m³/m³) → Pa·m³/s ✓（J = Pa·m³）。

与行业惯用口径核对：INFICON 汽车行业检漏电子书明确给出 "1 g/a = 7.6·10⁻⁶ mbar·l/s (only for R134a)"^[9]，与本结果一致。此即业内普遍引用的"R134a 1 g/年 ≈ 7.7×10⁻⁶ mbar·L/s"的来源——它是冷媒介质自身的 pV 漏率，尚未做示踪气介质换算（第二步），不能直接作为氮氢检漏仪的读数或限值。

4.2 第二步·气相模式（吸枪法，等压 10 bar(g)）

粘度比（无量纲换算因子）：

$$\frac{\eta_v}{\eta_{mix}}=\frac{12.0}{17.587}=0.6823$$

$$Q_{N_2/H_2}=7.647\times10^{-6}\times0.6823=\mathbf{5.22\times10^{-6}\ \;\mathrm{mbar\,L/s}}\ (5.2\times10^{-7}\ \;\mathrm{Pa\,m^3/s})$$

物理含义复核：R134a 分子比 N₂ 重且极性更强、η_v=12.0 < η_mix=17.6，同一漏道中 R134a"流得更顺"，故等质量泄漏对应的氮氢混合气 pV 漏率只有冷媒自身 pV 漏率的 68%——方向合理 ✓。

4.3 第二步·液相模式（吸枪法，等压 10 bar(g)）

压力项取绝压（理想气体定律与层流公式均要求绝压）：p₁ = 10 + 1.01325 = 11.01325 bar(a)，p₂ = 1.01325 bar(a)，Δp = p₁ − p₂ = 10 bar（表压即压差）。

第 1 步：介质/几何组合因子：

$$\frac{\eta_l}{2\rho_l\eta_{mix}}=\frac{195\times10^{-6}}{2\times1207\times17.587\times10^{-6}}=4.593\times10^{-3}\ \mathrm{m^3/kg}$$

第 2 步：压差平方比（附带恒等式自检：(p₁²−p₂²)/(p₁−p₂) ≡ p₁+p₂）：

$$\frac{p_1^2-p_2^2}{\Delta p}=p_1+p_2=11.01325+1.01325=12.0265\ \mathrm{bar}=1.20265\times10^{6}\ \mathrm{Pa}$$

数值展开核对：(11.01325² − 1.01325²)/10 = (121.292 − 1.027)/10 = 12.0265 ✓（与 p₁+p₂ 恒等式一致）。

第 3 步：合成：

$$Q_{N_2/H_2}=3.1688\times10^{-11}\times4.593\times10^{-3}\times1.20265\times10^{6}=1.750\times10^{-7}\ \mathrm{Pa\,m^3/s}=\mathbf{1.75\times10^{-6}\ \mathrm{mbar\,L/s}}$$

反向校核：由 Q=1.75×10⁻⁶ mbar·L/s 反推 ṁ = Q/(4.593×10⁻³×1.20265×10⁶)×0.1 = 3.17×10⁻¹¹ kg/s = 1.00 g/年 ✓（闭合）。

4.4 若采用真空法/累积法（外部真空）

压差平方项不再约掉，需乘以：

$$\frac{p_1^2}{p_1^2-p_2^2}=\frac{11.01325^2}{11.01325^2-1.01325^2}=\frac{121.292}{120.265}=1.00854$$

即气相 5.22×1.0085 = 5.26×10⁻⁶、液相 1.75×1.0085 = 1.765×10⁻⁶ mbar·L/s，差异 <1%，工程可忽略。

4.5 压力依赖性与交汇压力

将 §4.2/§4.3 的换算推广到任意充注压力 p_g（表压）：气相模式压差平方项约掉、等效漏率与压力无关；液相模式压差平方比 ≡ p₁+p₂ = (p_g+2.0265) bar，随压力线性上升。令两式相等得交汇压力：

令两式相等（ṁ 与 η_mix 两边约去）： $\dfrac{\eta_l}{2\rho_l}(p_1+p_2)=\dfrac{RT\,\eta_v}{M}$ ，解得：

$$p_1+p_2=\frac{2\rho_l\,\eta_v\,RT}{\eta_l\,M}=\frac{2\times1207\times12.0\times10^{-6}\times8.314\times296.15}{195\times10^{-6}\times0.10203}=3.585\times10^{6}\ \mathrm{Pa}=35.85\ \mathrm{bar}$$

$$p_{g,cross}=35.85-2.0265=\mathbf{33.8\ \mathrm{bar(g)}}$$

（解析解与图 4-1 数值扫描结果一致）

（量纲自检：[ρηRT/(ηM)] = (kg/m³)(Pa·s)(J/mol)/(Pa·s)(kg/mol) = (kg/m³)(J/kg) = J/m³ = Pa ✓）

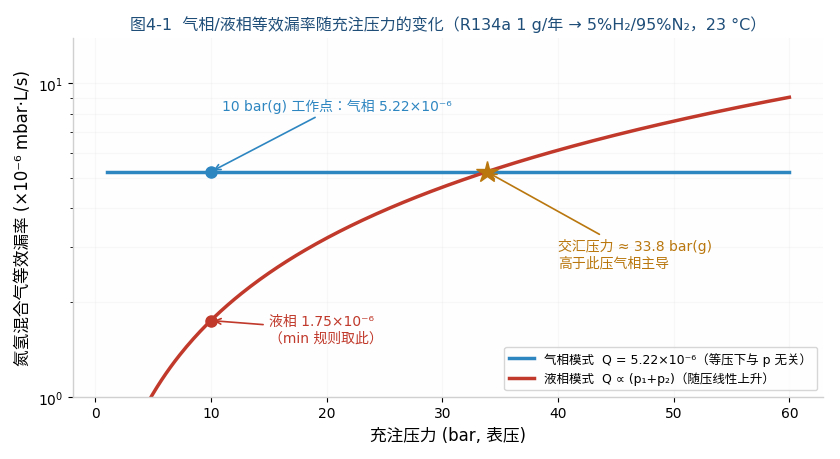

图 4-1 气相/液相等效漏率随充注压力的变化。10 bar(g) 工作点远低于交汇压力 33.8 bar(g)，液相值（1.75×10⁻⁶）小于气相值（5.22×10⁻⁶），故 min 规则取液相——"低压冷媒工况液相主导"的普遍规律。若检漏充压高于 33.8 bar(g)，主导模式反转为气相，限值应改取气相换算值。

5 结果汇总与讨论

层级	混合气总漏率（吸枪法，10 bar(g)）	说明
第一步：R134a 自身 pV 漏率（行业惯用值^[9]）	7.6×10⁻⁶ mbar·L/s	仅质量→pV 换算，未做介质修正，不能直接作氮氢检限值
第二步·气相泄漏	5.2×10⁻⁶ mbar·L/s	= 冷媒漏率 × 粘度比 0.682
液相泄漏	1.75×10⁻⁶ mbar·L/s	偏保守上限
保证性限值（min 规则）	≈ 1.8×10⁻⁶ mbar·L/s	误废带宽 2.98×

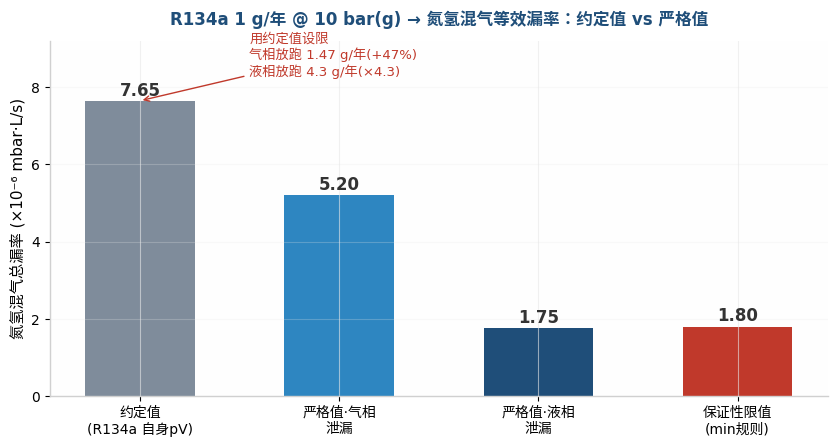

图 5-1 两步法结果汇总。灰柱为行业惯用口径（仅第一步，未做介质修正）；蓝/红柱为严格值；深蓝柱为保证性限值。惯用口径相对气相严格值偏差 +47%（偏松方向）。

讨论：

行业惯用值的偏差：直接用 7.6×10⁻⁶ 当氮氢检漏限值，相当于默认 η_R134a = η_氮氢混合气，偏差 +47%，会把气相漏 1.47 g/年的工件判合格——方向偏松、非保守，仅适合快速估算与沟通口径。
液相主导限值：气/液换算值比 2.98×，与 R1234yf @10 bar 工况（2.9×）几乎相同——10 bar 远低于交汇压力，液相主导是低压冷媒工况的普遍规律。
与氦检的定量对比：同一指标下 R1234yf 氦检气相换算值为 4.0×10⁻⁶（η 比 11.46/19.6 = 0.585），R134a 氮氢检为 5.2×10⁻⁶（η 比 12.0/17.59 = 0.682）。两者同量级，但氮氢法的传感器端信号被 5% 稀释，等效检测灵敏度要求比氦法严苛约 20 倍。
仪器灵敏度校核：按"仪器分辨能力 ≤ 限值 1/10"的工程惯例，检漏系统需稳定分辨 1.8×10⁻⁷ mbar·L/s 的混合气总漏率。吸枪法存在吸枪流量对泄漏气的稀释（通常损失 1~2 个量级），且氢传感器仅对混合气中 5% 的 H₂ 组分响应，选型时必须按厂家混合气工况灵敏度指标严格核对，必要时改用累积法补偿。

6 检漏系统设计建议

项目	取值
保证性拒收限值（混合气总量）	1.8×10⁻⁶ mbar·L/s
（备选）已知气相区限值	5.2×10⁻⁶ mbar·L/s
系统最小可检漏率（限值 1/10）	1.8×10⁻⁷ mbar·L/s（混合气总漏率）
充注示踪气	5% H₂ + 95% N₂，10 bar(g)
校准用标准漏孔	建议配置 5%H₂/95%N₂ 介质标准漏孔 1.8×10⁻⁶ mbar·L/s 量级（23 °C 标定），或以 He 标准漏孔换算（×η_He/η_mix = 1.11）

补充建议：

方法选择：本指标下吸枪法信噪比较弱（吸枪稀释 + 氢传感器仅响应 H₂ 组分），推荐累积法（密闭罩累积+氢传感器读浓度增长），可提升 1~2 个量级信噪比；
误废带管理：同 R1234yf 计算书第 6 章三条出路（min 规则默认 / 相态界定 / 分区测试），误废带 2.98×；
温度修正：23 °C 基准，±10 °C 温漂对粘度比影响 <2%；
与 R134a 饱和压力核对：23 °C 饱和压力 6.3 bar(abs)，10 bar(g) 下过冷度约 4.7 bar，液相模型成立。

7 不确定度分析

来源	量级	影响
η_v（R134a 气相）	±3~5%（REFPROP 声明）^[6]	气相 ±5%
η_l、ρ_l（液相）	±3%（REFPROP 液相粘度）	液相 ±4%
η_mix（Wilke 规则）	±2%	全模式 ±2%
温度（23±5 °C）	<2%	可忽略
闪蒸效应（液相）	单向偏保守	液相为上限
相态不确定性（限值方向）	系统性，2.98×	主导因素，min 规则覆盖

综合扩展不确定度（k=2）：气相约 ±6%，液相约 ±8%。 建议限值保留 ≥20% 工程裕量。

8 结论：行业惯用值的理论定位与可用性边界

8.1 数值谱系（本文全部结果的逻辑关系）

层级	数值（mbar·L/s）	物理含义
① 行业惯用值（INFICON 口径^[9]）	7.6×10⁻⁶（=7.6×10⁻⁷ Pa·m³/s）	R134a 自身的 pV 漏率：只完成"质量→pV"第一步换算
② 严格值·气相模式	5.22×10⁻⁶	① × 粘度比 0.6823（第二步介质换算）
③ 严格值·液相模式	1.75×10⁻⁶	偏保守上限
④ 保证性限值（min 规则）	≈ 1.8×10⁻⁶	相态不可预知时的设计限值

8.2 INFICON 口径错在哪里

"R134a 1 g/年 = 氮氢检漏 7.6×10⁻⁶ mbar·L/s"这一流传最广的行业口径，严格意义上并不正确：它只完成了一半换算——把冷媒年泄漏量换算成冷媒自身的 pV 漏率（第一步）之后，直接把它当成了氮氢混合气的检漏漏率，省略了第二步介质换算。其隐含假设是 η_R134a = η_氮氢混合气，而实际上 12.0 ≠ 17.6 µPa·s，两者相差 47%。把 7.6×10⁻⁶ 直接用作氮氢检漏限值，会把气相泄漏达 1.47 g/年的工件判为合格——偏差方向偏松，不是保守方向。

8.3 为什么这个"错误的值"用了几十年也没出问题

这不是因为换算碰巧正确，而是规格裕量结构把换算误差完全吸收了，三层缓冲层层兜底：

第一层：规格本身立得极高。 1 g/年是行业惯用规格，而冷媒系统的功能失效阈值（冷量明显衰减所需的累计泄漏量）在 ~150 g/年量级，规格相对功能阈值有约 两个数量级的裕量。限值偏差 +47%，相对两个数量级的裕量只是零头。
第二层：生产漏率分布是双峰的。 正常工件的漏率分布在 ~10⁻¹⁰ mbar·L/s 量级，缺陷工件在 ~10⁻² mbar·L/s 量级，中间隔着约 8 个数量级的"无人区"。限值放在 1.8×10⁻⁶ 还是 7.6×10⁻⁶，都落在这片空档里——对任何实际工件的判定结果完全相同。
第三层：即使漏判，后果也无害。 按 7.6×10⁻⁶ 放行的最不利边界工件，年泄漏 1.47 g，仍比功能失效阈值低两个数量级，质保期内无任何实际影响。

换言之：惯用值是一个"错误但无害"的数字——它恰好落在裕量结构的空档中央，用错了一半理论，却被过剩的规格裕量保护得严严实实。

8.4 什么时候必须改用严格值

裕量不是无限厚的，以下场景缓冲变薄，惯用口径的 +47% 偏差就可能产生实际后果，应改用本文严格值（②③④）：

认证、溯源、客户审核场合：限值必须经得起理论复核，第一步口径无法自圆其说；
指标收紧或新冷媒切换：如 R1234yf 等低充注量系统、A2L 微可燃冷媒（车厢浓度限值成为真正底线），规格与功能阈值之间的裕量从两个数量级压缩到一个数量级以内，限值设定的 ±50% 已不可忽略；
液相主导工况的限值设定：10 bar(g) 下液相严格值（1.75×10⁻⁶）比惯用值严 4.3 倍，相态不可预知时按 min 规则取值，否则对液相泄漏工件反而是"偏松 4.3 倍"的漏判风险。

8.5 一句话结论

7.6×10⁻⁷ Pa·m³/s 是沟通口径，1.8×10⁻⁶ mbar·L/s（min 规则）是设计限值：前者来自只做了一半的换算、靠规格裕量兜底而长期无害；后者才是经过完整两步换算与相态分析的严格值。日常交流可沿用前者，检漏系统设计与审核文件应采用后者。

附录 A 符号表

符号	含义	单位
Q	漏率（pV 流率）	Pa·m³/s 或 mbar·L/s
ṁ, ṅ	质量/摩尔流率	kg/s, mol/s
η_v, η_l, η_mix	气相/液相/混合气粘度	Pa·s
ρ_l	液相密度	kg/m³
x_i, M_i	摩尔分数/分子量	—, g/mol
p₁, p₂, Δp	入口/出口绝压/压差	Pa

附录 B 参考文献

1. National Refrigerants, Inc. Safety Data Sheet R-134a: Molecular Weight 102. https://refrigerants.com/wp-content/uploads/2019/12/SDS-R134a.pdf 2. Viscosity of R134a in the Vapor Phase, Near Saturation（298.06 K: 12.2 µPa·s；303.32 K: 12.4 µPa·s）. https://core.ac.uk/download/pdf/61420255.pdf 3. RSL/REFPROP v10 数据表：R134a Vapour Viscosity (25°C & 1 bara) 0.0121 cP；Liquid Viscosity (25°C) 0.1949 cP；Liquid Density (25°C) 1207 kg/m³；Vapour Pressure (25°C) 6.654 bara. https://refsols.com/RS-20.html 4. UPC 文献数据表：R134a Liquid Viscosity 190.46 µPa·s, Vapor 11.77 µPa·s（约 25 °C）. https://upcommons.upc.edu/bitstreams/6f05d6e9-1996-4f46-8ebf-95e776fc4bd2/download 5. Effect of the Physical Properties of Testing Gases on the Leak Test Results of Polyethylene Pipe Assemblies. Applied Sciences, 2026, 16(14): 7219.（Table 1: N₂ 1.76×10⁻⁵ Pa·s, H₂ 0.89×10⁻⁵ Pa·s @20 °C）https://www.mdpi.com/2076-3417/16/14/7219 6. Etude des propriétés thermodynamiques des nouveaux fluides frigorigènes. Ph.D. Thesis, 2016.（REFPROP 9.0 声明：R134a 粘度不确定度液相 3%、蒸气相 3~5%）https://pastel.hal.science/tel-01804996/file/2016PSLEM089_archivage.pdf 7. Viscosity of Hydrogen-Enriched Natural Gas Blends (xH2 = 0, 5, 20, 50, and 80%) from 223 to 323 K and up to 30 MPa. J. Chem. Eng. Data, 2025. https://pubs.acs.org/doi/10.1021/acs.jced.5c00401 9. INFICON. Leak Testing in the Automotive Industry（电子书）: "1 g/a = 7.6·10⁻⁶ mbar·l/s (only for R134a)". https://www.inficon.com/media/7992/download/-Portals-0-PDF-ebooks-INFICON_E-Book_LeakTestingInTheAutomotiveIndustry_mika00en-b_1604.pdf 10. Pfeiffer Vacuum. Mass Loss Rates and Volume Leak Rates in Laminar or Molecular Flow Regime（两步换算法：质量流量→介质 pV 漏率→按流态做介质换算；流态未知时取不利情况）. https://www.pfeiffer-vacuum.com/mx/en/knowledge/leak-detection/calculations/mass-loss-rates-and-volume-leakage-rates-in-laminar-or-molecular-flow-regime.html 8. RM-CAL-2026-0730《R1234yf 冷媒年泄漏量 ↔ 氦漏率等效换算计算书》。上海睿米仪器仪表有限公司，2026-07-30。（流态判据、min 规则、交汇压力框架同源）
