12 分 28 秒的实验日志

—— 一只 3×10⁻¹³ Pa·m³/s 标准漏孔的完整验证记录

全程无剪辑、无加速、无动态抑零。 12 分 28 秒里，屏幕上的读数只从 2.4 爬到 2.7——变化幅度 12.5%。这 12.5%，就是一只 3×10⁻¹³ Pa·m³/s 标准漏孔的全部贡献。

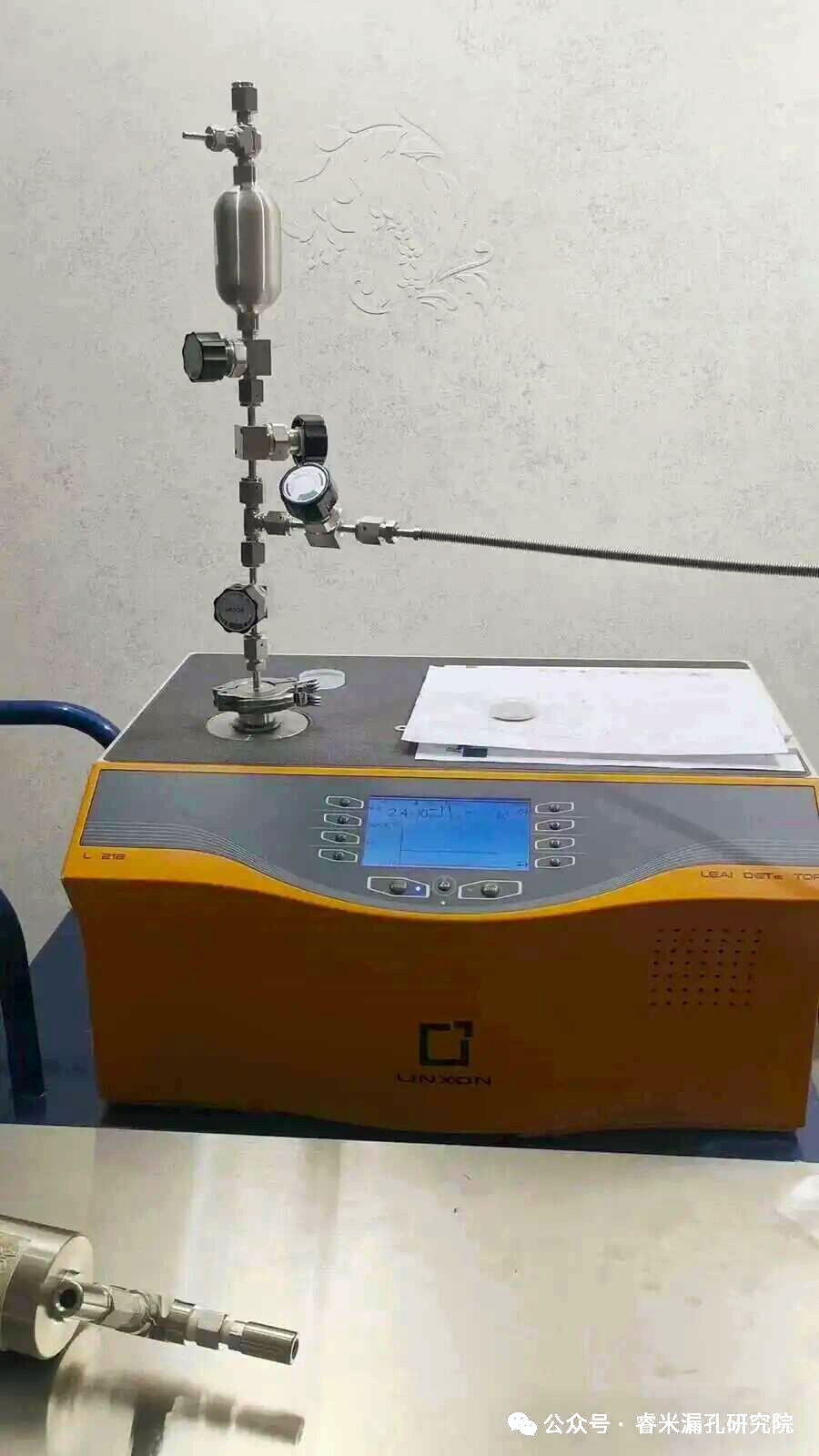

图 1　本次验证使用的全部测试装置

一、先说说 3×10⁻¹³ 是个什么概念

这次要验证的，是一只标称漏率 3.0×10⁻¹³ Pa·m³/s（He） 的标准漏孔。

这个数字小到没有直觉。换算一下：在标准大气压下，漏率除以大气压，就是它每秒泄漏的氦气体积——

V̇ = q / p_atm = 3.0×10⁻¹³ / 1.013×10⁵ ≈ 3.0×10⁻¹⁸ m³/s = 3.0×10⁻¹² mL/s

照这个速度，漏完 1 毫升氦气需要 3.3×10¹¹ 秒，约 一万年。一滴水约 0.05 mL——照这个速度，漏完"一滴水"体积的氦气要 535 年。一万年，才漏掉一滴水的五十分之一。

也就是说：从新石器时代开始漏，漏到今天，这只漏孔才勉强漏满 1 毫升氦气。

放到本系列三只漏孔的刻度上，它处在最深的一端。每往上一个量级，漏完同样的 1 毫升就少花十倍时间：

量级	每秒泄漏（大气压下）	漏完 1 mL 氦气
3.07×10⁻¹¹ Pa·m³/s	3.0×10⁻¹⁰ mL/s	约 105 年
1.65×10⁻¹² Pa·m³/s	1.6×10⁻¹¹ mL/s	约 2000 年
3.0×10⁻¹³ Pa·m³/s	3.0×10⁻¹² mL/s	约一万年

要测这样一个量级，常规思路全部失效。你不可能"看到"它——只能通过极其克制的方法，把它从背景噪声里"减"出来。

二、方法：本底扣除法

核心一句话：单看屏幕读数没有意义，必须做差。

任何一台检漏仪，即使什么都不接，屏幕上也会有一个读数——这叫本底。它来自检漏仪内部的结构材料放气、密封面微渗、以及腔体内残留的水汽。

所以完整流程是：

记录本底：不接漏孔，等读数稳定，记下这个基线值
接入漏孔：打开阀门，让氦气经漏孔渗入真空侧
等待平衡：等分子流达到稳定分布，读数不再上升
记录末值：记下稳定后的读数
做差：末值 − 本底 = 漏孔的真实漏率

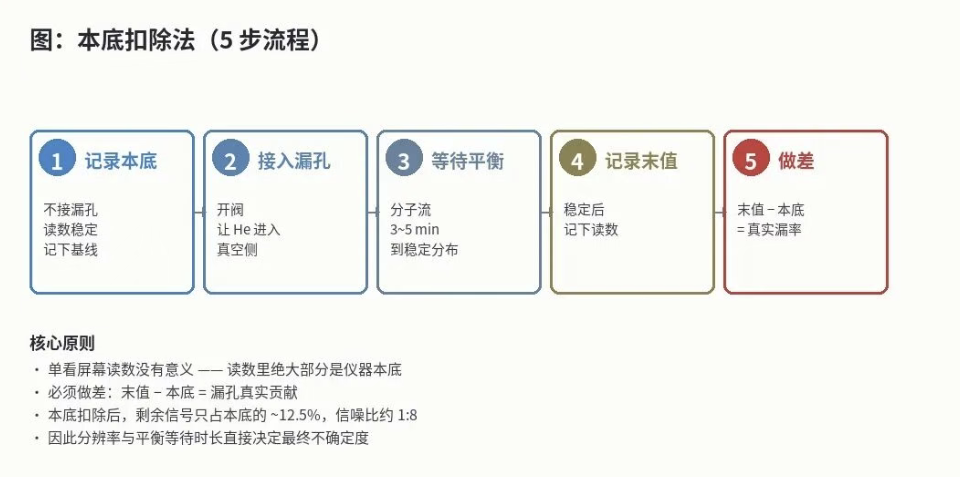

图 2　本底扣除法完整流程——单看屏幕读数没有意义，必须做差

三、测试准备：每一项都不能省

项	本次取值
被测漏孔	标称 3.0×10⁻¹³ Pa·m³/s（He）
检漏仪	LINXON L 218
工作模式	VAC / ULTRA / ⁴He
测试方法	真空内部加压法（He 在漏孔内侧，真空侧接检漏仪）
连接工装	全 VCR 金属面密封接头
测试真空侧压力	p₂ = 0.1 Pa
动态抑零	未启用
记录	12:28 全程，无剪辑、无加速

为什么必须是全 VCR

这是整个测试里最关键的一条。VCR（Swagelok VCR®）是金属面密封接头，靠金属垫片实现密封；与之相对的是橡胶 O 圈。

先看一组实测数据：一个 KF25 橡胶密封圈带来的氦渗透信号约 1×10⁻¹¹ mbar·l/s（大气到真空）——这已经比我们这次要测的漏孔信号（3×10⁻¹² mbar·l/s）还大。而且这个数值并不稳定：大气里氦本底浓度一波动，它就跟着变；大气若有氦污染则更大。

实测依据：三组对照，不是估出来的

上面的 1×10⁻¹¹ 不是经验值，是在同一套装置上实测出来的——把工装本身当成被测对象：

对照工况	接检漏仪后本底变化	密封圈净贡献
KF25 圈，仅抽空 30 min	1.5 → 2.5×10⁻¹¹ 快速爬升	≥1×10⁻¹¹ mbar·l/s，且仍在涨
全新 KF25 圈，抽空 17~18 h	1.0 → 1.8×10⁻¹¹（8 min）	0.8×10⁻¹¹，仍在爬升
VCR 金属密封，充分抽空	1.1~1.3×10⁻¹¹ 随机波动	≈ 0，无趋势

第二组最说明问题：换全新的氟橡胶圈、分子泵连续抽 17~18 小时，湿气早已抽干，8 分钟后净贡献依然爬到 0.8×10⁻¹¹——还是同一个量级。也就是说"多抽一会儿就好了"这条路走不通，橡胶对氦的渗透是材料属性。

而 VCR 一侧，读数只在仪器噪声范围内上下跳动，没有任何趋势性上升。工程师给的推算：VCR 阀门内外漏 <1×10⁻¹¹ mbar·l/s，再乘以大气中氦的占比约 5×10⁻⁶，真正落到系统里的氦只有 ~5×10⁻¹⁷ mbar·l/s。

视频里的工程师说得直接：

"之前用密封圈，每个密封位都是 10⁻¹¹ 量级的漏率贡献。"

一套测试装置里有十几个阀、十几个接头。只要有一处用 O 圈，光它一个密封位的贡献就超过被测漏孔信号本身，而且还在飘——读数没有稳定的基线，做差也就无从谈起。

所以从管路到阀门，全部换成 VCR 金属垫片。这是测到 10⁻¹³ 量级的工艺前提，不是选项。

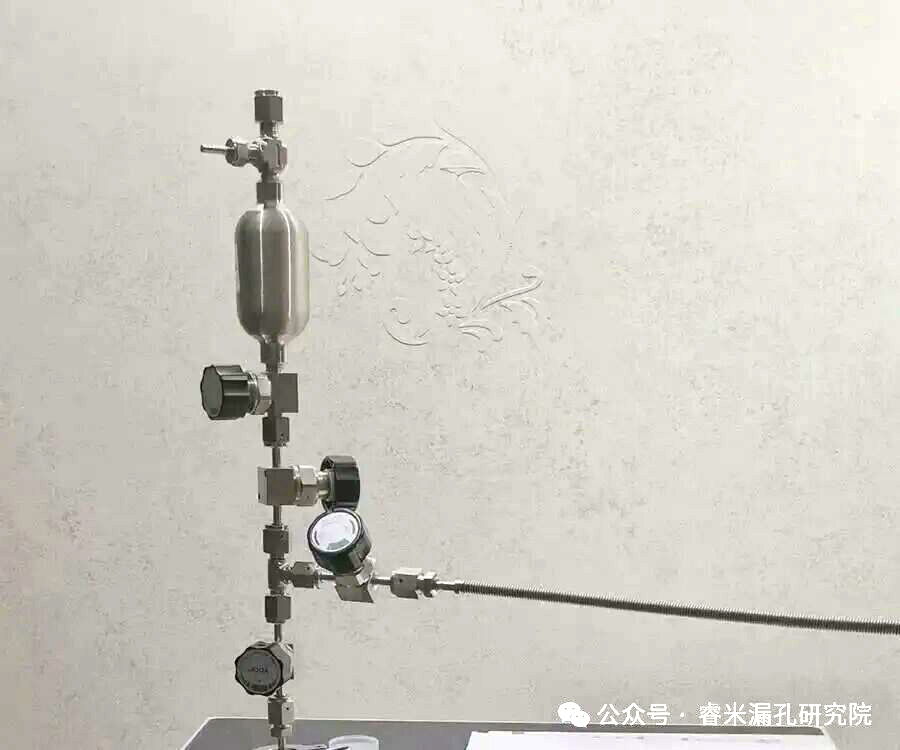

图 3　本次使用的测试台：全 VCR 金属面密封，金属软管接检漏仪

为什么不关漏孔阀门

测试过程中，分子泵持续抽空，漏孔本身的阀门保持开启，不做反复开关。原因是：每一次开关都会引入气流扰动，扰动后的重新稳定又要花好几分钟。与其反复折腾，不如一次开到位，让系统安静地走到平衡。

四、12 分 28 秒，都发生了什么

时间	阶段	屏幕上在发生什么
0 ~ 2 min	本底建立	抽真空，等读数稳定。2.4×10⁻¹¹ 不动
~2 min	开阀	氦气开始经漏孔渗入真空侧
2 ~ 10 min	分子流平衡	读数从 2.4 缓慢爬向 2.7
~10 min	主动关阀	读数已趋稳，停止测试
10 ~ 12 min	回落观察	读数开始向本底回落（需 4~5 分钟）

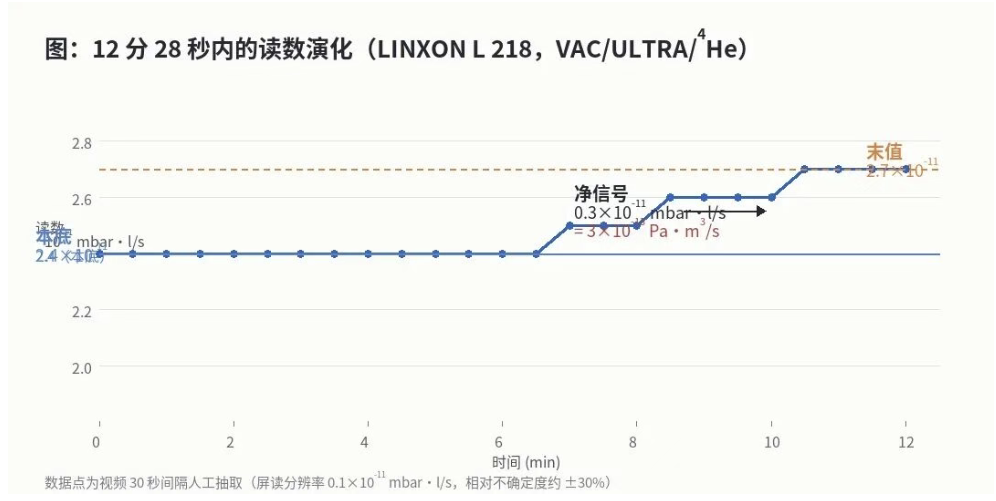

图 4　12 分 28 秒内的读数演化——本底线（蓝）与末值线（橙）之间的差，就是漏孔的全部贡献

关于"关阀时机"的一个反直觉判断

很多人以为测试时间越长越准。不是。 检漏仪的本底本身会随着时间漂移——腔壁放气、温度变化、泵组状态都在缓慢改变它。测太久，本底漂了，你减去的那个"本底值"就已经不是同一时刻的本底了。

所以这次主动控制在 10 分钟内结束，反而是更精确的选择。

"测试时间并不是越长越好，因为检漏仪本身本底在变化，所以我们尽量控制在十分钟之内。十分钟之内反而更精确。"

五、数据：三件套

阶段	检漏仪读数	等效漏率
本底（开阀前）	2.4 × 10⁻¹¹ mbar·l/s	2.4 × 10⁻¹² Pa·m³/s
末值（开阀后 ~12 min）	2.7 × 10⁻¹¹ mbar·l/s	2.7 × 10⁻¹² Pa·m³/s
差值 = 真实漏率	0.3 × 10⁻¹¹ mbar·l/s	3.0 × 10⁻¹³ Pa·m³/s

实测净漏率 3.0×10⁻¹³ Pa·m³/s，与标称值基本吻合。

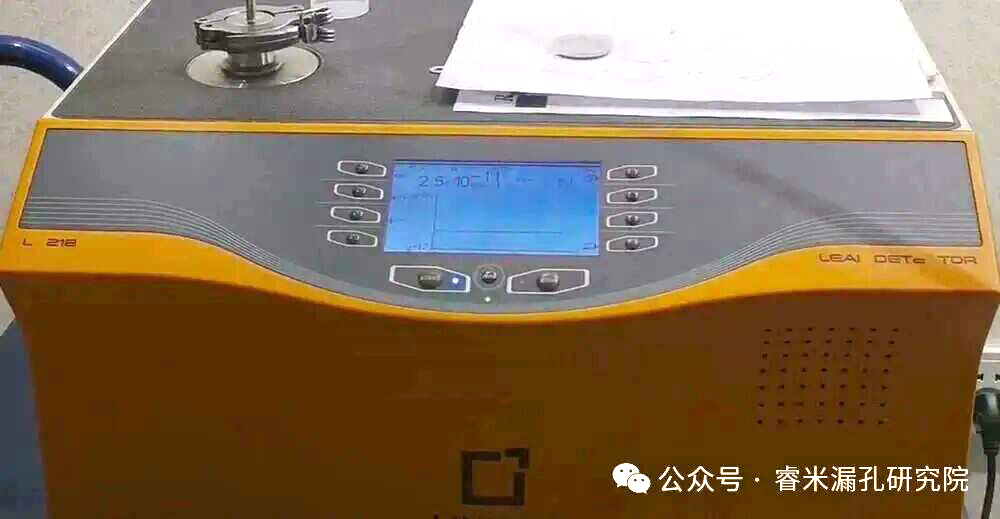

图 5　本底阶段：开阀前读数稳定在 2.4×10⁻¹¹ mbar·l/s

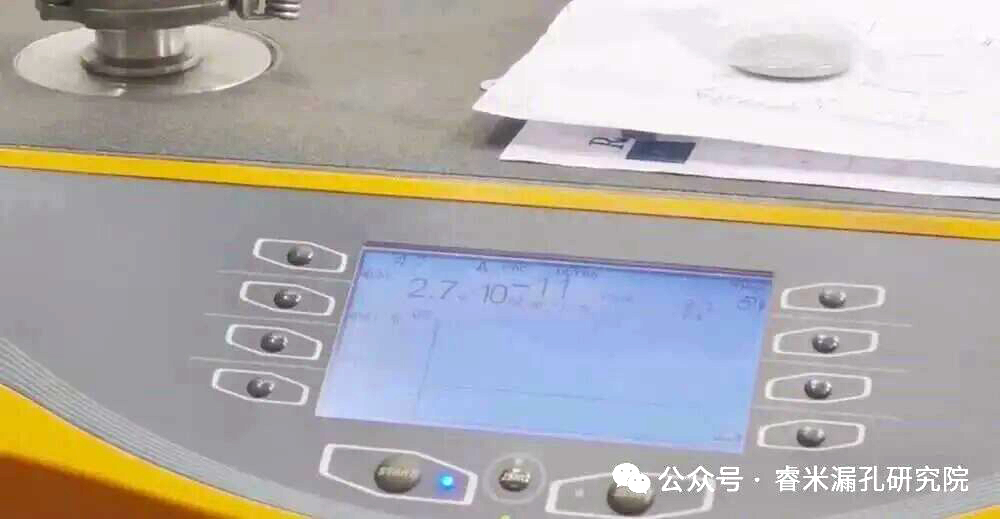

图 6　末段读数：开阀后约 12 分钟，分子流平衡，读数稳定在 2.7×10⁻¹¹ mbar·l/s

但要说清楚：这是量级验证，不是精密定值。

检漏仪屏幕的读数分辨率是 0.1×10⁻¹¹ mbar·l/s，而净信号只有 0.3×10⁻¹¹ mbar·l/s——只占 3 个分辨单位
两次读数做差，仅分辨率引入的相对不确定度就约 ±20%
再叠加本底漂移、分子流未完全平衡等因素，本次验证的实际不确定度在 ±30% 量级

所以准确的表述是：该漏孔的漏率确实落在 10⁻¹³ Pa·m³/s 量级，与标称值基本吻合。 如果需要给出带不确定度的正式定标值，必须送国家计量院，用更高等级的装置完成——这不是睿米自有计量装置能替代的。

六、为什么这一步都快不了：两条物理约束

约束一：分子流平衡需要时间。 漏孔释放出的氦分子，要在检漏仪的高真空腔里扩散、分布，最终形成稳定的浓度场，才能被四极质谱计稳定地"看见"。以 3×10⁻¹³ Pa·m³/s 这个量级，这个过程需要 3~5 分钟。这不是仪器性能问题，是分子运动的物理规律。

约束二：检漏仪本底是天花板。 本底在 10⁻¹² Pa·m³/s 量级，而被测漏孔只有它的十分之一左右——**漏孔的贡献，只占屏幕读数的 12.5%**。在这种信噪比下，唯一的办法就是老老实实做本底扣除，并且给足平衡时间。

七、给采购与检定人员的验收清单

要"三件套"，不要只看末值。 本底 + 末值 + 差值，缺一不可。供应商如果只给一个最终读数，请追问本底和计算过程。
问清楚连接工装。 VCR 金属面密封 → 具备测 10⁻¹³ 量级的前提；橡胶 O 圈 → 单个密封位氦渗透约 1×10⁻¹¹ mbar·l/s 且不稳定（实测：全新圈抽空 17~18 h 后仍贡献 0.8×10⁻¹¹），会直接淹没被测信号。工装类型对可行性的影响是数量级级别的。
要求完整验证录像。 看三点：有无剪辑、有无加速、是否启用动态抑零。
确认测试条件。 测试方法、测试压力 p₂、检漏仪型号与工作模式、平衡等待时长。
溯源链。 标定证书能否溯源到国家计量院——这是标准漏孔作为"标准"的意义所在。
不确定度。 厂商标称的不确定度是多少？自评覆盖范围如何？

八、关于睿米

这次验证，睿米自有计量装置把漏率测到了 10⁻¹³ 量级，实测净漏率与标称值基本吻合（量级验证，不确定度 ±30% 量级）。

"这个只是初步检测，这个漏率最终要国家实验室盖戳。我们这套装置能测到 10⁻¹³ 量级，但溯源要送出去。"

对自家能力边界的诚实表述，和把漏率测准，是同一件事。

RealMeter® 睿米标准漏孔系列（含 RMI-MTC™ 微通道漏孔）目前可覆盖 10⁻¹¹ ~ 10⁻¹⁶ Pa·m³/s 全量级，具备批量化生产能力。睿米以与计量院同等的参考漏孔 / 计量装置作为自身计量依据出具出厂证书；睿米标准漏孔经国家计量院系机构计量后，被多家计量院采购作为建标用参考标准漏孔（主标准器）；如需 CNAS 校准证书，由睿米外送计量院出具。溯源 / CNAS / ISO 17025 等资质归属计量院，不归属睿米——这一点我们不做模糊表述。
