10-4mbar.l/s(10-5Pa.m3/s)有源氦气(He)漏孔 RMI-PSOZV™零体积常闭气动阀

返回上级 >

· 您的当前位置：首页 >> 标准漏孔 >> 正文
所属分类：有源漏孔 产品简介
10-4mbar.l/s(10-5Pa.m3/s)级别的有源氦气(He)标准漏孔，因为漏率大，年衰减大，普通阀门的标准漏孔需要经常补气。根据标准漏孔校准检漏仪或者系统的时间，通常很短，一般为几分钟。睿米公司自研RMI-PSOZV™零体积常闭气动阀，解决了大漏率漏孔的衰减快的问题。使用时，打开阀门；不使用时，关闭阀门。 睿米公司自研RMI-PSOZV™零体积常闭气动阀，真正做到了“零体积”。RMI-PSOZV™零体积常闭气动阀的死体积（Dead Volume）为0.000098cc，仅为同类阀门死体积（~0.1~1cc）的1‰或更小，阀门打开时不会冲击高真空或超高真空系统。 例1：有源He标准漏孔，漏率：1.13x10-5pa.m³/sec（即1.13x10-4mbar.l/s） PSOZV™零体积常闭气动阀标准漏孔:气室160cc,充气压力：50bar 漏率衰减：1.0%/年（200次x15分钟） 例2：有源He标准漏孔，漏率：7.26x10-5pa.m³/sec（即7.26x10-4mbar.l/s） PSOZV™零体积常闭气
我要询价

睿米公司的标准漏孔，采用自研RMI-MTC™微通道毛细管技术，配合自研RMI-Cal™气体物质属性、流导模拟/仿真算法，可以做到根据用户的要求进行精确定制：



   ✪指定漏率，指定压力。

   ✪提供全气体选择：包括但不限于He，H2, Air，Ar，N2，CH4，R-134a，600a，SF6等单一气体或混合气体，十二烷C12H26、DMC碳酸二甲酯C3H6O3等液体。

   ✪并且提供众多的接头，供用户选择。

   ✪自研RMI-MZV™零体积手动阀，自研RMI-PSOZV™零体积主动关闭阀。

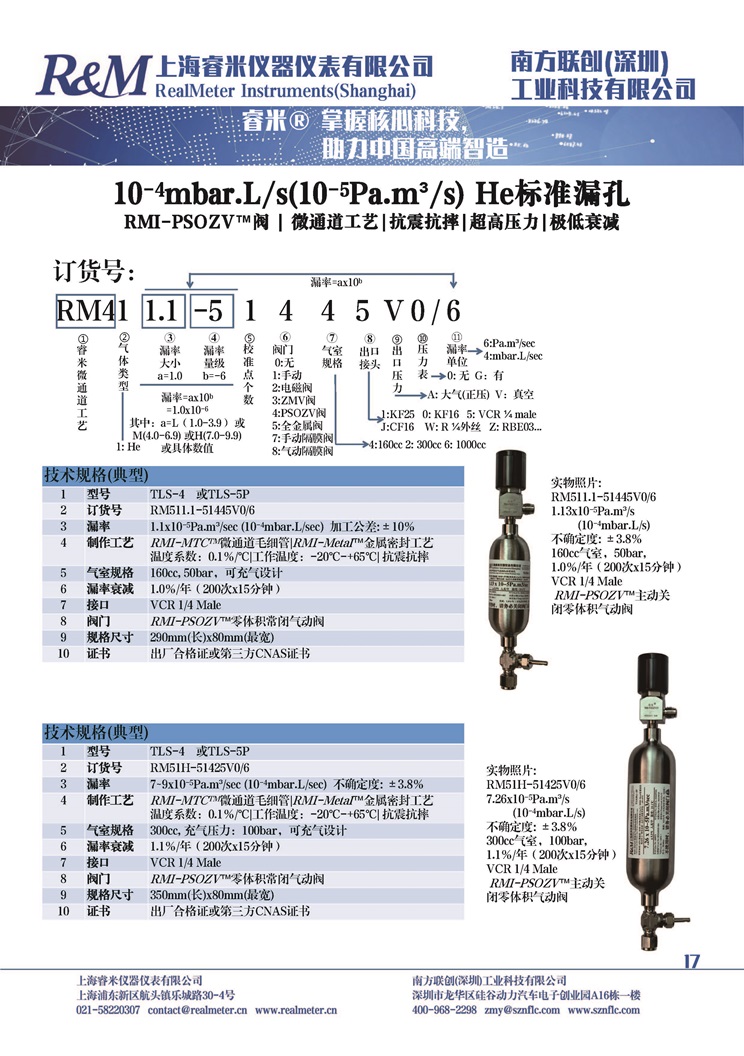

Detailed technical specifications详细技术规格

技术规格(典型)

1

型号

TLS-4    或TLS-5P

2

订货号

RM511.1-51445V0/6

3

漏率

1.1x10-5Pa.m³/sec (10-4mbar.L/sec)  加工公差:±10%

4

制作工艺

RMI-MTCTM微通道毛细管|RMI-Metal™金属密封工艺

温度系数：0.1%/℃|工作温度：-20℃-+65℃| 抗震抗摔

5

气室规格

160cc, 50bar，可充气设计

6

漏率衰减

1.0%/年（200次x15分钟）

7

接口

VCR 1/4 Male

8

阀门

RMI-PSOZV™零体积常闭气动阀

9

规格尺寸

290mm(长)x80mm(最宽)

10

证书

出厂合格证或第三方CNAS证书



技术规格(典型)

1

型号

TLS-4    或TLS-5P

2

订货号

RM51H-51425V0/6

3

漏率

7~9x10-5Pa.m³/sec (10-4mbar.L/sec)  不确定度: ±3.8%

4

制作工艺

RMI-MTCTM微通道毛细管|RMI-Metal™金属密封工艺

温度系数：0.1%/℃|工作温度：-20℃-+65℃| 抗震抗摔

5

气室规格

300cc, 充气压力：100bar，可充气设计

6

漏率衰减

1.1%/年（200次x15分钟）

7

接口

VCR 1/4 Male

8

阀门

RMI-PSOZV™零体积常闭气动阀

9

规格尺寸

350mm(长)x80mm(最宽)

10

证书

出厂合格证或第三方CNAS证书


睿米 ® 标准漏孔：深耕漏孔技术领域，提供高精度解决方案

RealMeter® Calibrated Leak Standard: Focused on leak standard technology, delivering precision solutions



上海睿米仪器仪表有限公司，专业专注标准漏孔的研发与规模化生产。依托多年精密测控技术沉淀，公司成功突破微通道毛细管核心工艺难题，自主研发出多款达到国际先进技术水平的标准漏孔产品。公司产品广泛应用于新能源、汽车、制冷、电子、电力、半导体、航空航天、核工业、医疗、食品包装等众多领域，持续为各行业提供高精度、高稳定性的标准漏孔计量产品，助力各行业气密性检测与质控工作实现更高效、更精准的标准化管控。
