10-4mbar.l/s(10-5Pa.m3/s)有源氦气(He)标准漏孔（手动截止阀）

返回上级 >

· 您的当前位置：首页 >> 标准漏孔 >> 正文
所属分类：有源漏孔 产品简介

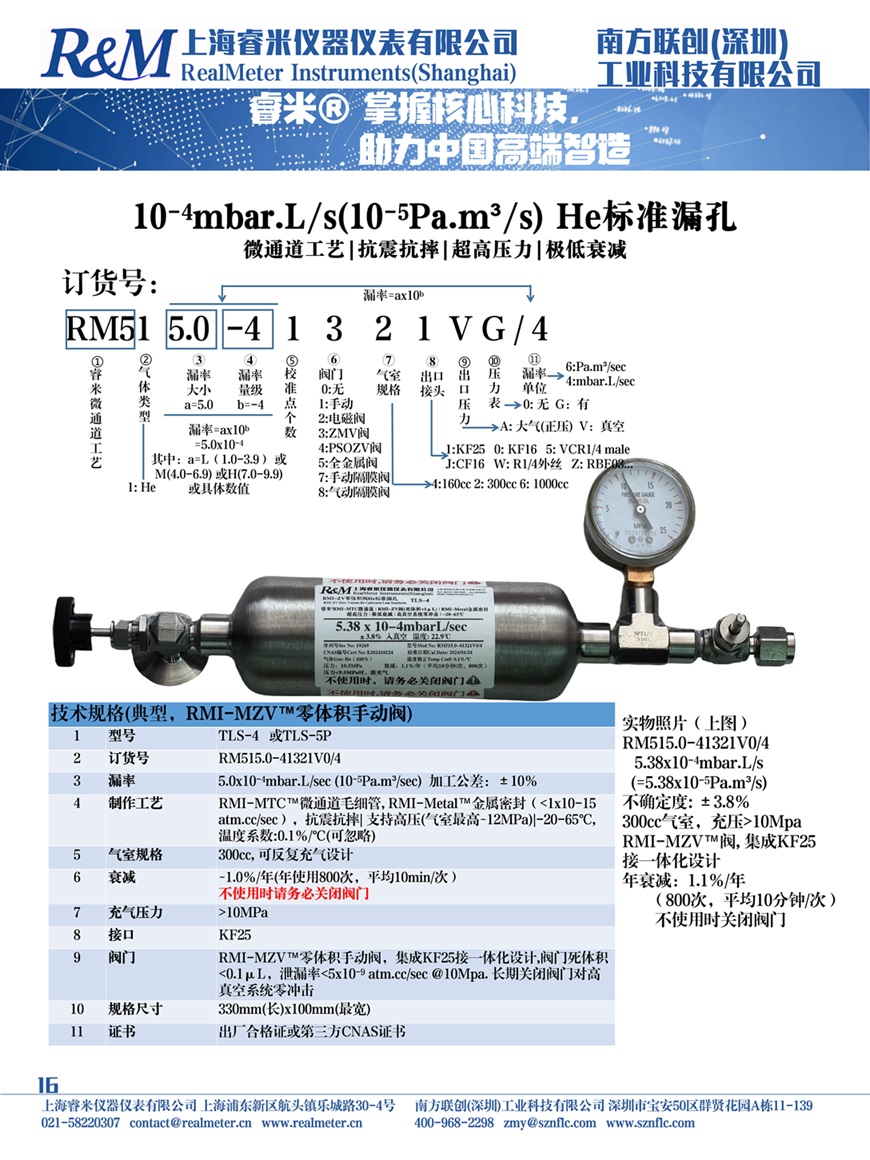

10-4mbar.l/s(10-5Pa.m3/s)级别的有源氦气(He)标准漏孔，漏率大，即使选用大体积的气瓶，使用普通的阀门，也需要经常反复充气，才能保证漏率的稳定，非常不方便。 使用者都知道，标准漏孔校准检漏仪或者系统的时间，通常很短，一般为几分钟就。睿米公司自研RMI-MZV™零体积手动阀，解决了大漏率漏孔的衰减快的问题。使用时，打开阀门；不使用时，关闭阀门。 睿米公司自研RMI-MZV™零体积手动阀，真正做到了“零体积”。RMI-MZV™阀的死体积（Dead Volume）为0.000098cc，仅为同类阀门死体积（~0.1~1cc）的1‰或更小，阀门打开时不会冲击高真空或超高真空系统。 衰减： 5.38E-4mbar.L/s（即5.38E-5Pa.m3/s），300ml的气瓶，衰减1.0%（阀门常开，5.55天，133.33小时，8000分钟） 5.38E-4mbar.L/s（即5.38E-5Pa.m3/s），300ml的气瓶，衰减1.0%（RMI-MZV™零体积手动阀，不使用时关闭；年使用800次，平均10分钟/次）。 1.83E-5
我要询价

睿米公司的标准漏孔，采用自研RMI-MTC™微通道毛细管技术，配合自研RMI-Cal™气体物质属性、流导模拟/仿真算法，可以做到根据用户的要求进行精确定制：



   ✪指定漏率，指定压力。

   ✪提供全气体选择：包括但不限于He，H2, Air，Ar，N2，CH4，R-134a，600a，SF6等单一气体或混合气体，十二烷C12H26、DMC碳酸二甲酯C3H6O3等液体。

   ✪并且提供众多的接头，供用户选择。

   ✪自研RMI-MZV™零体积手动阀，自研RMI-PSOZV™零体积主动关闭阀。

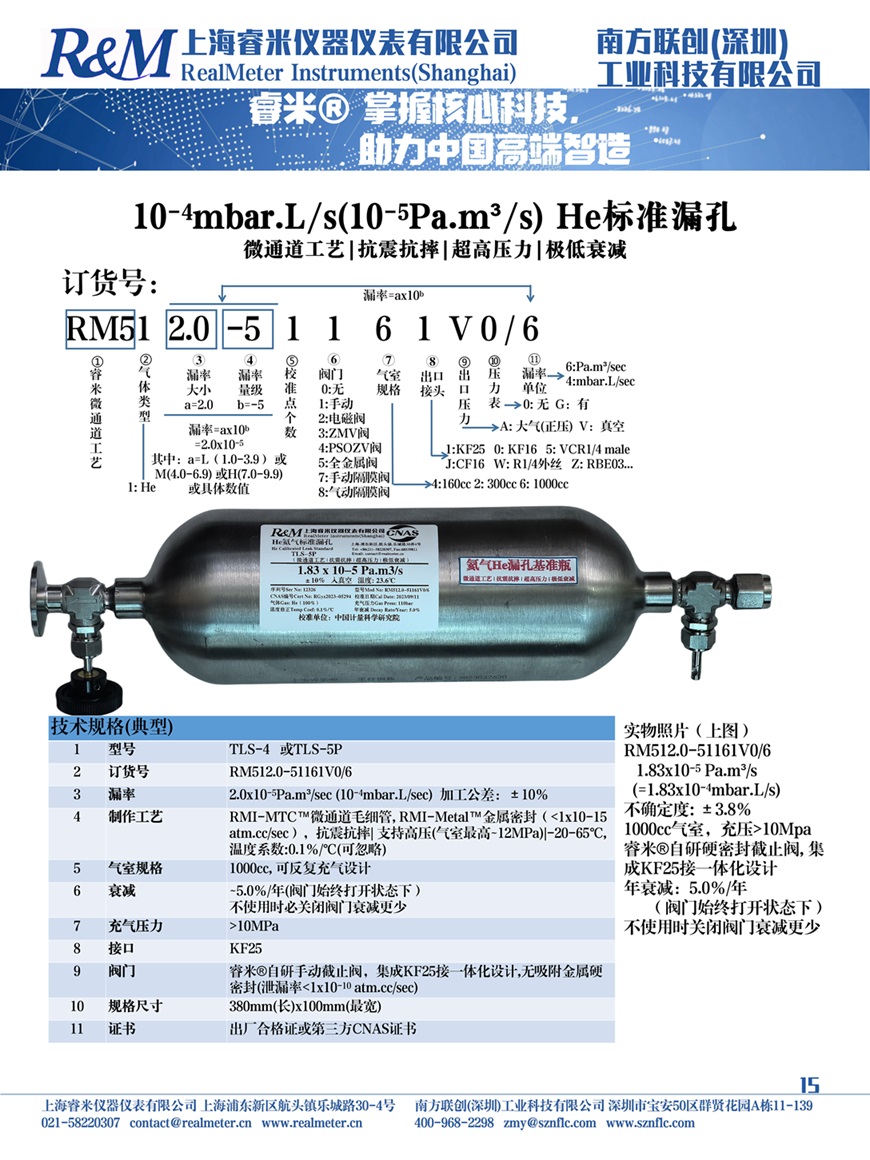

Detailed technical specifications详细技术规格

技术规格(典型)

1

型号

TLS-4   或TLS-5P

2

订货号

RM512.0-51161V0/6

3

漏率

2.0x10-5Pa.m³/sec (10-4mbar.L/sec)  加工公差：±10%

4

制作工艺

RMI-MTC™微通道毛细管, RMI-Metal™金属密封（<1x10-15 atm.cc/sec），抗震抗摔| 支持高压(气室最高~12MPa)|-20-65℃, 温度系数:0.1%/℃(可忽略)

5

气室规格

1000cc, 可反复充气设计

6

衰减

~5.0%/年(阀门始终打开状态下）


不使用时必关闭阀门衰减更少

7

充气压力

>10MPa

8

接口

KF25

9

阀门

睿米®自研手动截止阀，集成KF25接一体化设计,无吸附金属硬密封(泄漏率<1x10-10 atm.cc/sec)

10

规格尺寸

380mm(长)x100mm(最宽)

11

证书

出厂合格证或第三方CNAS证书
