有源氮氢气RM5CL-21125VX/6/5T

返回上级 >

· 您的当前位置：首页 >> 标准漏孔 >> 正文
所属分类：有源漏孔 产品简介

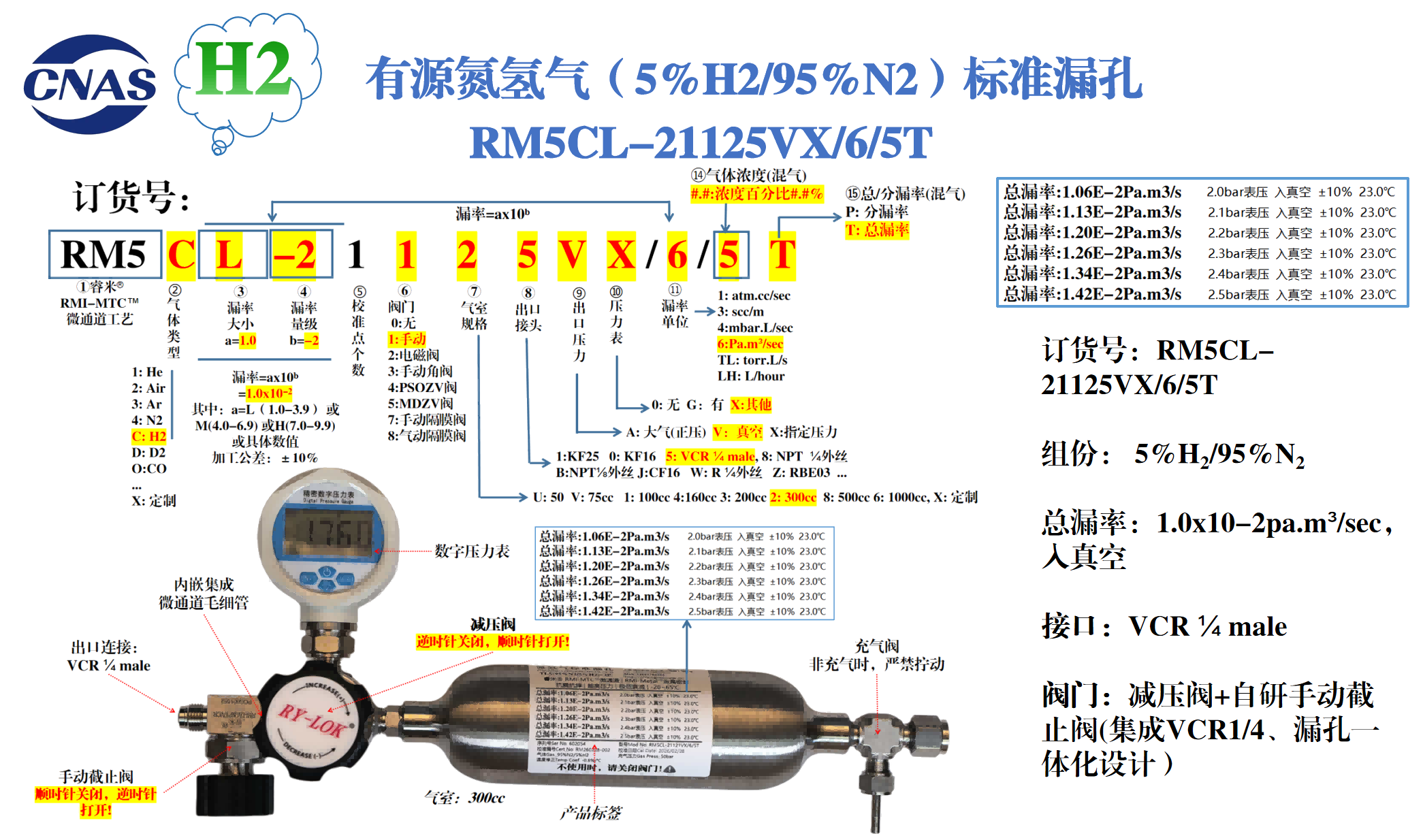

氢气是自然界中分子量最小、最轻的元素，具有极强的扩散性和逃逸性，同时吸附性和粘滞性极低。这些特性使得氢气能够快速通过微小的泄漏点，并在检测中表现出极高的响应速度和灵敏度。与氦气相比，氢气的分子量更小，扩散速度更快，因此在检测微小泄漏时更具优势.氢气检漏在空调、制冷行业、在新能源领域，在电池检漏等汽车相关检漏、氢能产业、石油化工等众多行业都有应用。对氢气标准漏孔的需求越来越多，要求越来越高。 以下是睿米公司为某用户提供的典型案例： 此漏孔3个特点： 1、气体：5%H2/95%N2混合气体。 2、超大漏率，总漏率：1.0x10-2pa.m³/sec 3、配置减压阀。漏率大，配置减压阀，可持续使用24小时以上 订货号：RM5CL-21125VX/6/5T 气体5%H2/95%N2；总漏率：1.0x10-2pa.m³/sec，入真空；气室300cc；充气压力~5MPa;出口连接：VCR ¼ male；减压阀（减压至0.4Mpa左右）+睿米®自研手动截止阀(集成VCR1/4、漏孔一体化设计） 注意：减压阀调压时，顺时针缓慢打开阀门，到指定压力后，停止；待
我要询价

睿米公司的标准漏孔，采用自研RMI-MTC™微通道毛细管技术，配合自研RMI-Cal™气体物质属性、流导模拟/仿真算法，可以做到根据用户的要求进行精确定制：



   ✪指定漏率，指定压力。

   ✪提供全气体选择：包括但不限于He，H2, Air，Ar，N2，CH4，R-134a，600a，SF6等单一气体或混合气体，十二烷C12H26、DMC碳酸二甲酯C3H6O3等液体。

   ✪并且提供众多的接头，供用户选择。

   ✪自研RMI-MZV™零体积手动阀，自研RMI-PSOZV™零体积主动关闭阀。

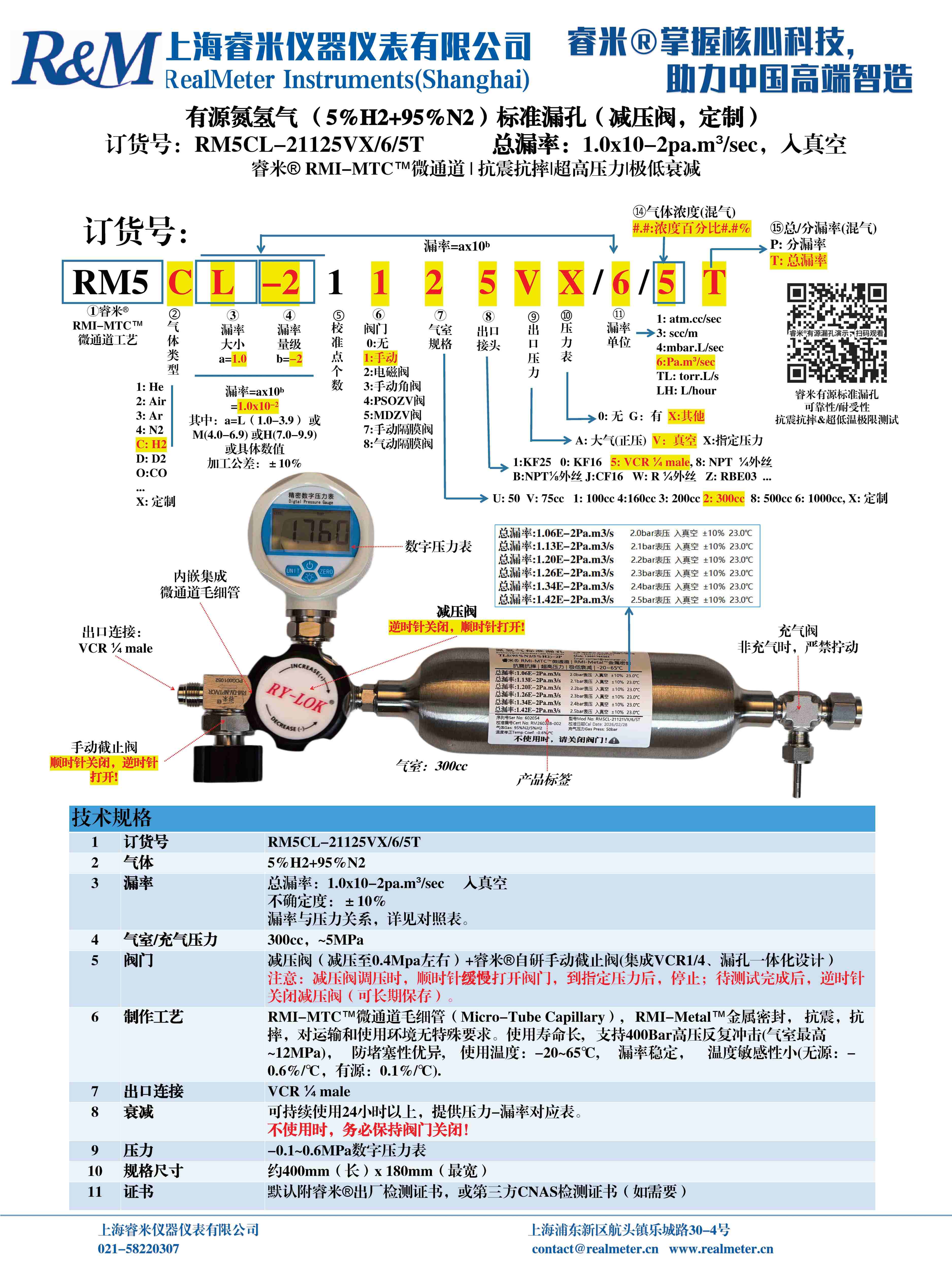

Detailed technical specifications详细技术规格

技术规格

1

订货号

RM5CL-21125VX/6/5T

2

气体

5%H2+95%N2

3

漏率

总漏率：1.0x10-2pa.m³/sec     入真空

不确定度：±10%

漏率与压力关系，详见对照表。

4

气室/充气压力

300cc，~5MPa

5

阀门

减压阀（减压至0.4Mpa左右）+睿米®自研手动截止阀(集成VCR1/4、漏孔一体化设计）

注意：减压阀调压时，顺时针缓慢打开阀门，到指定压力后，停止；待测试完成后，逆时针关闭减压阀（可长期保存）。

6

制作工艺

RMI-MTC™微通道毛细管（Micro-Tube Capillary）,   RMI-Metal™金属密封， 抗震，抗摔，对运输和使用环境无特殊要求。使用寿命长,   支持400Bar高压反复冲击(气室最高~12MPa)，   防堵塞性优异,    使用温度：-20~65℃,     漏率稳定，    温度敏感性小(无源：-0.6%/℃，有源：0.1%/℃).

7

出口连接

VCR ¼ male

8

衰减

可持续使用24小时以上，提供压力-漏率对应表。

不使用时，务必保持阀门关闭！

9

压力

-0.1~0.6MPa数字压力表

10

规格尺寸

约400mm（长）x 180mm（最宽）

11

证书

默认附睿米®出厂检测证书，或第三方CNAS检测证书（如需要）
