典型无源He漏孔

返回上级 >

· 您的当前位置：首页 >> 标准漏孔 >> 正文
所属分类：无源漏孔 产品简介
无源标准漏孔，又称开放式标准漏孔、模拟漏孔、仿真标准漏孔等，即标准漏孔本身不自带标准漏孔测试所需的气源，由现场环境提供气源。有源He漏孔，由于自身带气室（气源纯度有保证，压力固定），受测试环境影响很小。无源He漏孔需要现场提供气源等，受欢迎影响很大，例如，氦气He浓度的变化，环境温度的影响（温度敏感性，无源：-0.6%/℃，有源：0.1%/℃），入口端压力的不稳定等。 无源漏孔，又称模拟漏孔、仿真漏孔。无源漏孔与产品在完全相同的条件下，进行检测，能真实的反应，测试时，产品的检测情况。即使测试环境有变化，例如，温度升高或降低、气源压力升高或降低、氦气浓度变化等，无源漏孔测试条件和产品测试条件是相同的；用无源漏孔校准系统，再比对产品测试结果，产品的测试结果也是准确的。 以下是睿米公司为某用户提供的典型案例： 这是为新能源领域，汽车配件检测，所配备的模拟漏孔（无源标准漏孔）。用户对产品检漏要求非常高，为了保证在产品漏率点附近的测试的准确性；在产品漏率点附近，上下半个数量级内，定制2个模拟漏孔；以保证在产品漏率点上下半个数量级内，测试数据的绝对准确。（1.1x10-6pa.m³/s作
我要询价

睿米公司的无源标准漏孔，采用自研RMI-MTC™微通道毛细管技术，配合自研RMI-Cal™气体物质属性、流导模拟/仿真算法，可以做到根据用户的要求进行精确定制：



   ✪指定标准漏孔的入口压力-出口压力

     ✪指定漏率

     ✪提供全气体选择：包括但不限于He，H2, Air，Ar，，CH4，R-134a，600a，SF6等单一气体或混合气体，十二烷C12H26、DMC碳酸二甲酯C3H6O3等液体

     ✪并且提供众多的接头，供用户选择。

Detailed technical specifications详细技术规格

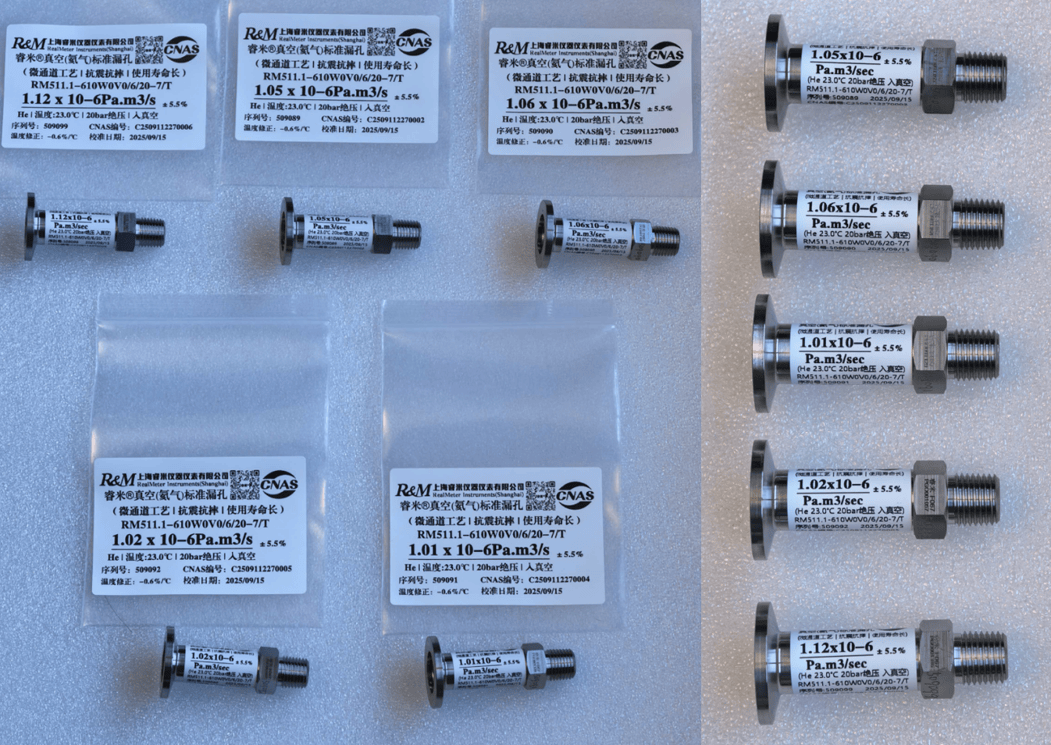

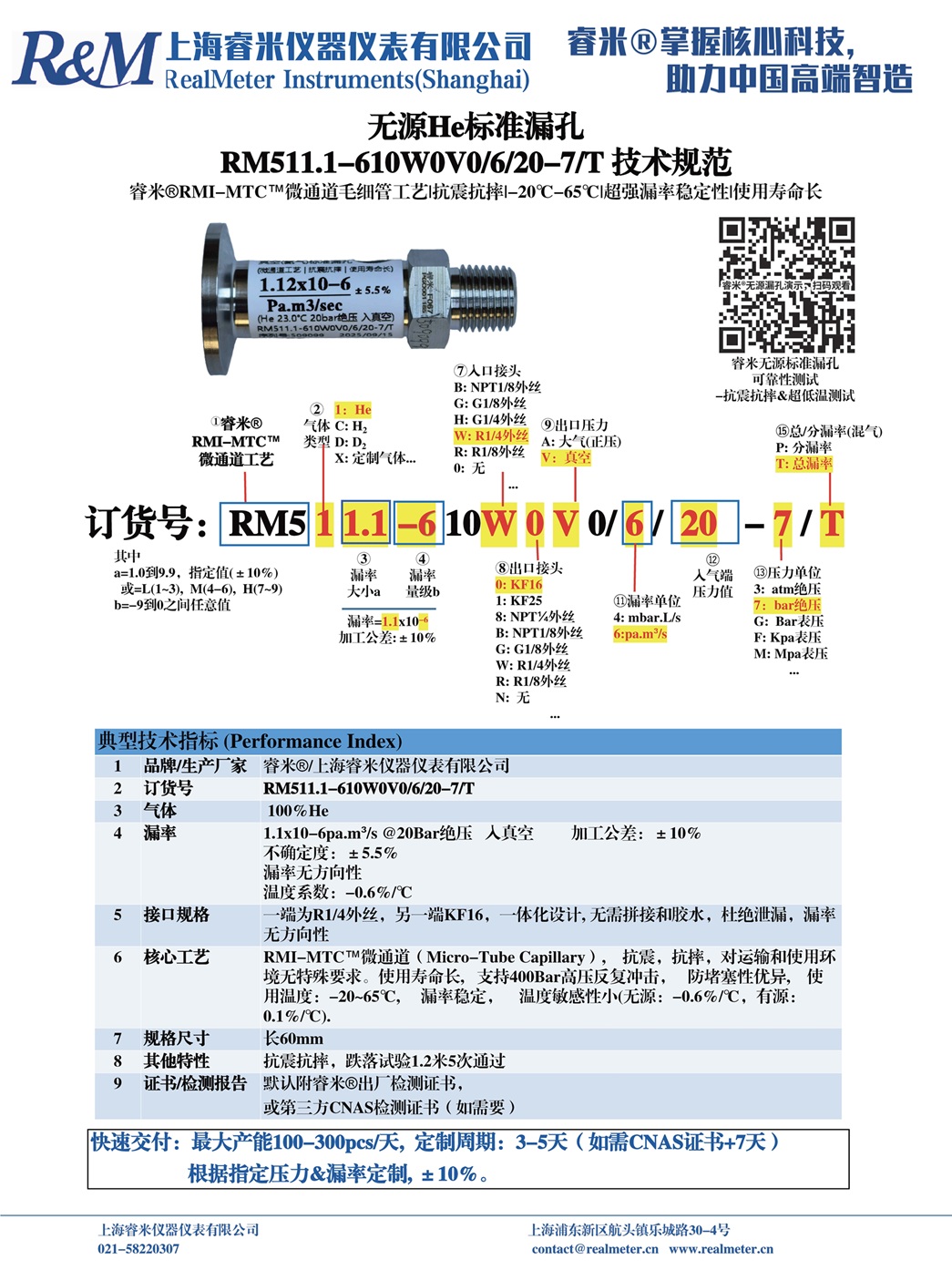

典型技术指标 (Performance Index)  （NG件）

1

品牌/生产厂家

睿米®/上海睿米仪器仪表有限公司

2

订货号

RM511.1-610W0V0/6/20-7/T

3

气体

 100%He

4

漏率

1.1x10-6pa.m³/s @20Bar绝压   入真空         加工公差：±10%

不确定度：±5.5%

漏率无方向性

温度系数：-0.6%/℃

5

接口规格

一端为R1/4外丝，另一端KF16，一体化设计, 无需拼接和胶水，杜绝泄漏，漏率无方向性

6

核心工艺

RMI-MTC™微通道（Micro-Tube Capillary）,    抗震，抗摔，对运输和使用环境无特殊要求。使用寿命长,   支持400Bar高压反复冲击，   防堵塞性优异,    使用温度：-20~65℃,     漏率稳定，    温度敏感性小(无源：-0.6%/℃，有源：0.1%/℃).

7

规格尺寸

长60mm

8

其他特性

抗震抗摔，跌落试验1.2米5次通过

9

证书/检测报告

默认附睿米®出厂检测证书，

或第三方CNAS检测证书（如需要）

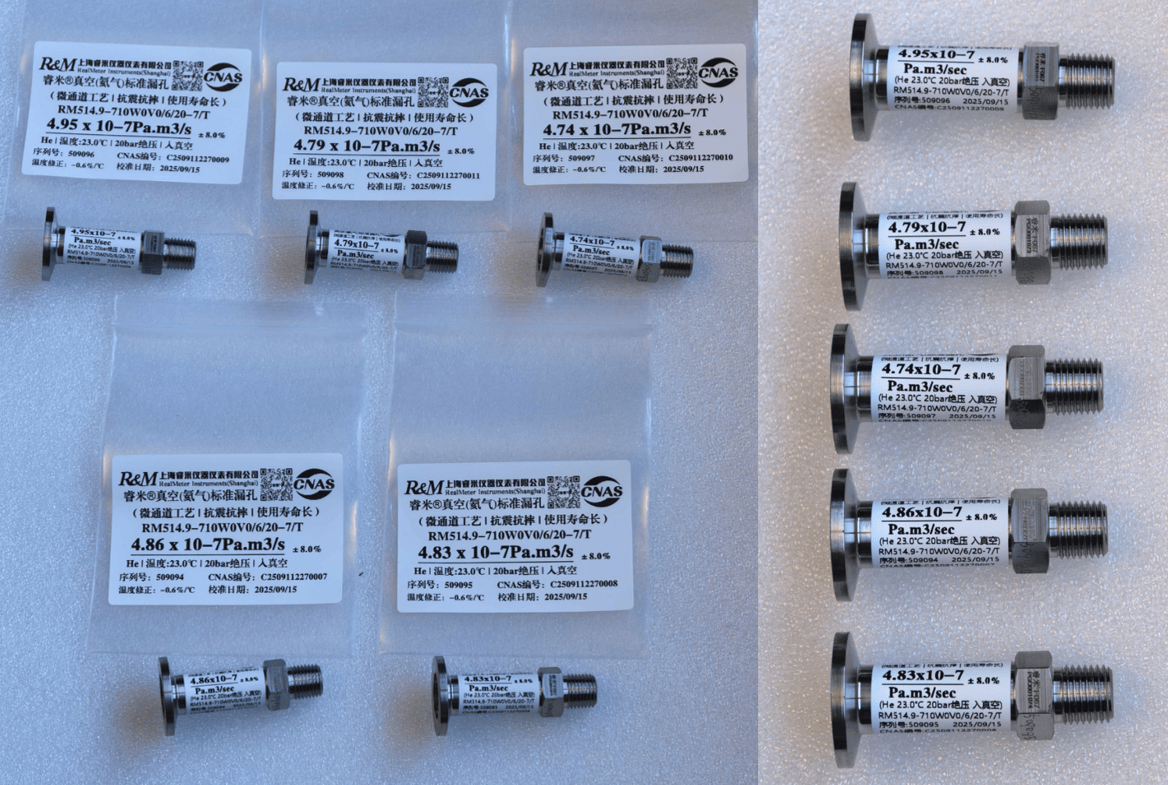

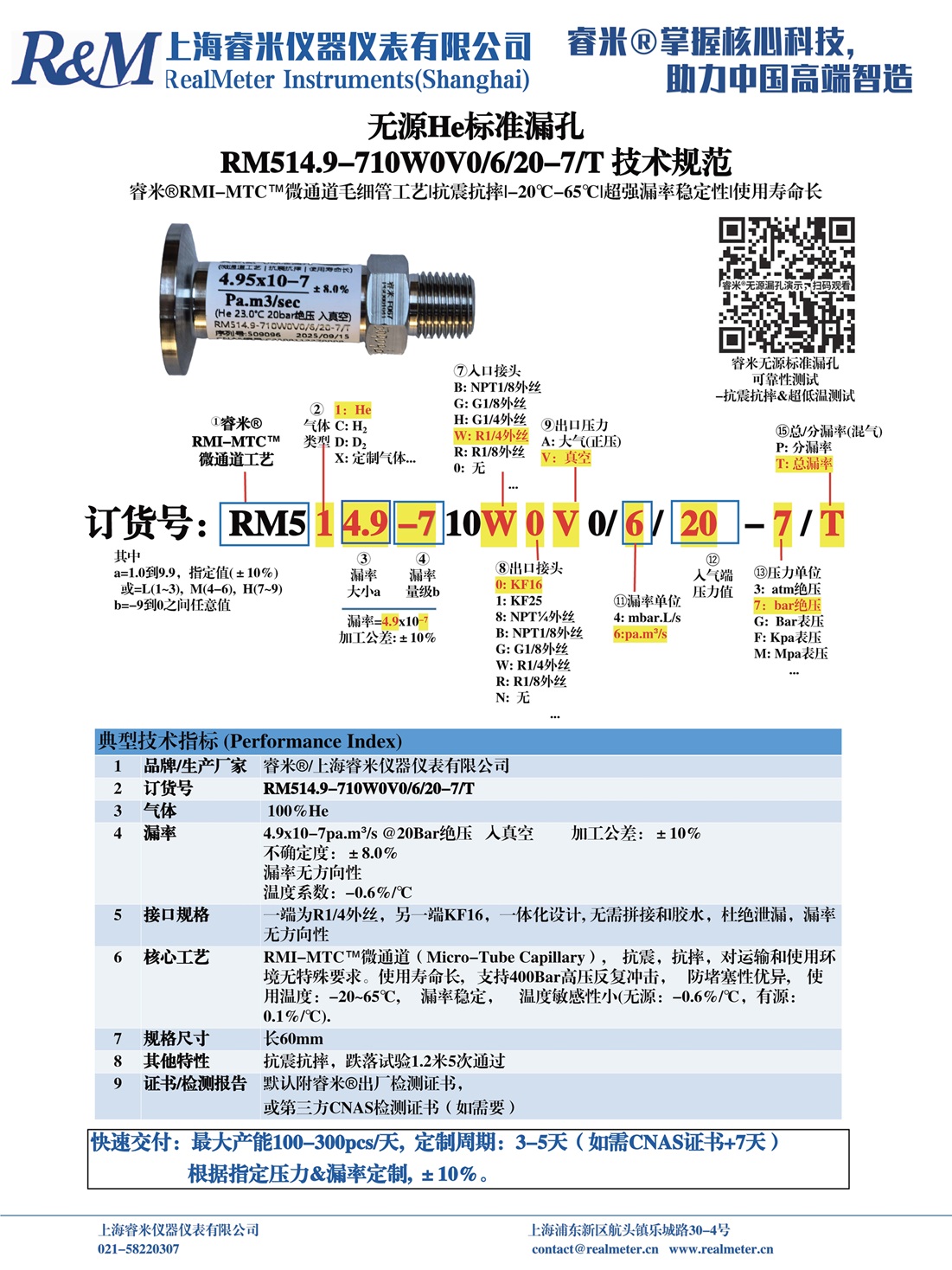

典型技术指标 (Performance Index)（OK件）

1

品牌/生产厂家

睿米®/上海睿米仪器仪表有限公司

2

订货号

RM514.9-710W0V0/6/20-7/T

3

气体

 100%He

4

漏率

4.9x10-7pa.m³/s @20Bar绝压   入真空         加工公差：±10%

不确定度：±8.0%

漏率无方向性

温度系数：-0.6%/℃

5

接口规格

一端为R1/4外丝，另一端KF16，一体化设计, 无需拼接和胶水，杜绝泄漏，漏率无方向性

6

核心工艺

RMI-MTC™微通道（Micro-Tube Capillary）,    抗震，抗摔，对运输和使用环境无特殊要求。使用寿命长,   支持400Bar高压反复冲击，   防堵塞性优异,    使用温度：-20~65℃,     漏率稳定，    温度敏感性小(无源：-0.6%/℃，有源：0.1%/℃).

7

规格尺寸

长60mm

8

其他特性

抗震抗摔，跌落试验1.2米5次通过

9

证书/检测报告

默认附睿米®出厂检测证书，

或第三方CNAS检测证书（如需要）

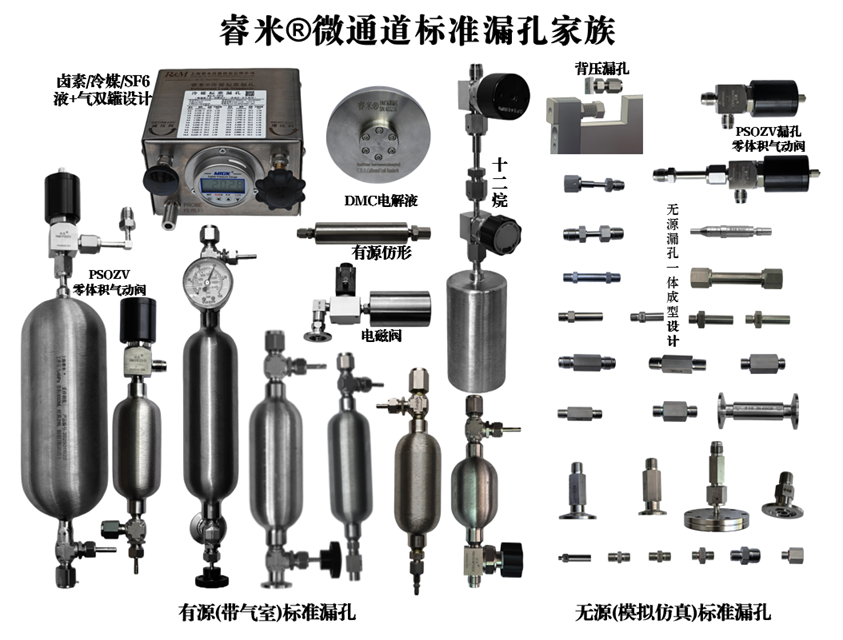

睿米 ® 标准漏孔：深耕漏孔技术领域，提供高精度解决方案

RealMeter® Calibrated Leak Standard: Focused on leak standard technology, delivering precision solutions



上海睿米仪器仪表有限公司，专业专注标准漏孔的研发与规模化生产。依托多年精密测控技术沉淀，公司成功突破微通道毛细管核心工艺难题，自主研发出多款达到国际先进技术水平的标准漏孔产品。公司产品广泛应用于新能源、汽车、制冷、电子、电力、半导体、航空航天、核工业、医疗、食品包装等众多领域，持续为各行业提供高精度、高稳定性的标准漏孔计量产品，助力各行业气密性检测与质控工作实现更高效、更精准的标准化管控。
