睿米公司的无源标准漏孔，采用自研RMI-MTC™微通道毛细管技术，配合自研RMI-Cal™气体物质属性、流导模拟/仿真算法，可以做到根据用户的要求进行精确定制：

✪指定标准漏孔的入口压力-出口压力

✪指定漏率

✪提供全气体选择：包括但不限于He，H2, Air，Ar，，CH4，R-134a，600a，SF6等单一气体或混合气体，十二烷C12H26、DMC碳酸二甲酯C3H6O3等液体

✪并且提供众多的接头，供用户选择。

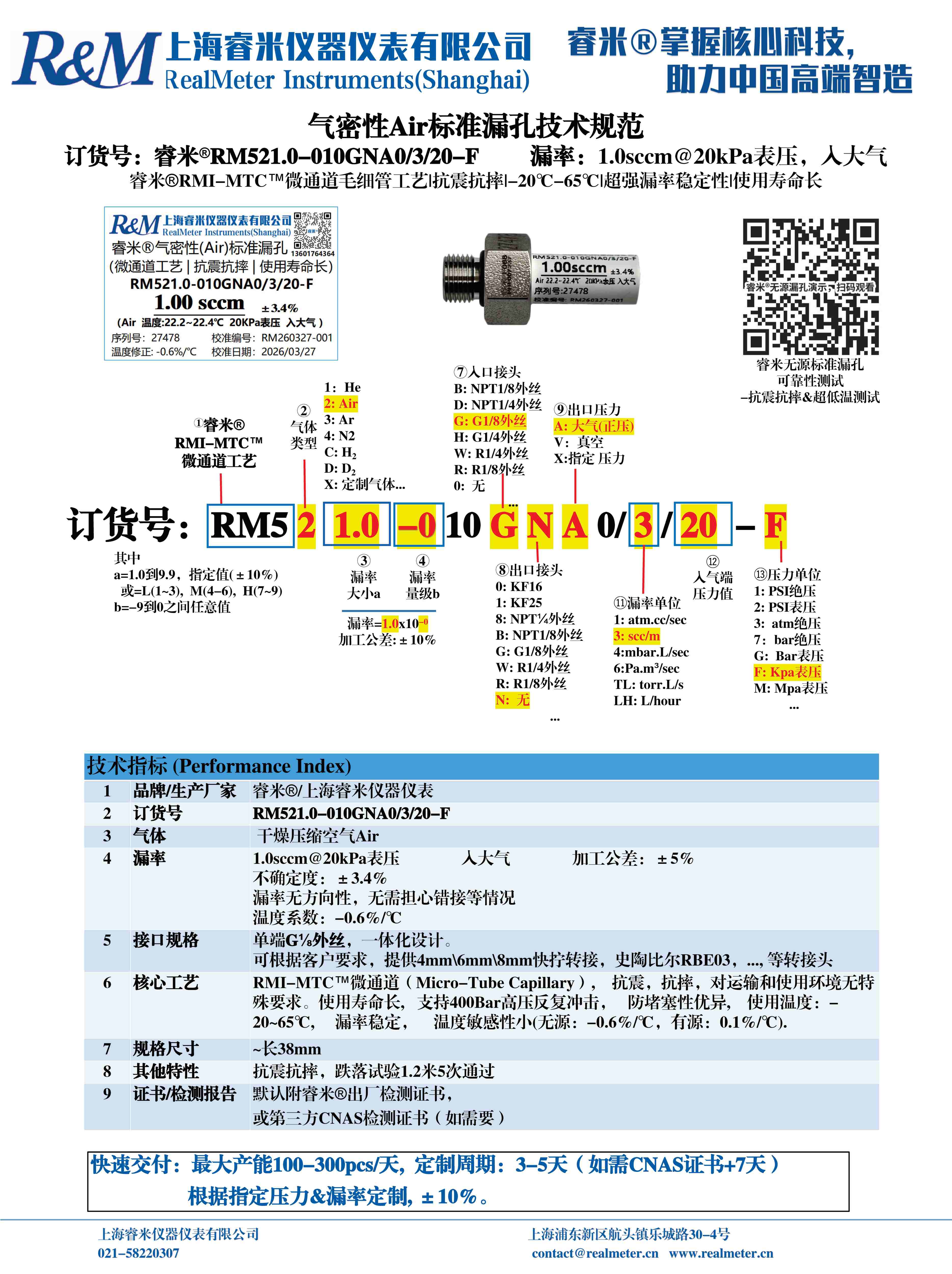

Detailed technical specifications详细技术规格

技术指标 (Performance Index)
1	品牌/生产厂家	睿米®/上海睿米仪器仪表
2	订货号	RM521.0-010GNA0/3/20-F
3	气体	干燥压缩空气Air
4	漏率	1.0sccm@20kPa表压入大气加工公差：±5%
		不确定度：±3.4%
		漏率无方向性，无需担心错接等情况
		温度系数：-0.6%/℃
5	接口规格	单端G⅛外丝，一体化设计。
5	接口规格	可根据客户要求，提供4mm6mm8mm快拧转接，史陶比尔RBE03，..., 等转接头
6	核心工艺	RMI-MTC™微通道（Micro-Tube Capillary）, 抗震，抗摔，对运输和使用环境无特殊要求。使用寿命长, 支持400Bar高压反复冲击，防堵塞性优异, 使用温度：-20~65℃, 漏率稳定，温度敏感性小(无源：-0.6%/℃，有源：0.1%/℃).
7	规格尺寸	~长38mm
8	其他特性	抗震抗摔，跌落试验1.2米5次通过
9	证书/检测报告	默认附睿米®出厂检测证书，
9	证书/检测报告	或第三方CNAS检测证书（如需要）

气密性漏孔性能测试，连续测试32次，产品稳定性非常优异！

以下是测试数据：

睿米气密性标准漏孔性能测试记录表
一、基础测试参数
参数项		参数内容	参数项	参数内容
被测漏孔型号		RM521.0-010GNA0/3/20-F	目标漏率值	1.0ml/min@20Kpa
测试介质		干燥压缩空气	测试温度	22.2~22.4℃
测试设备		皂膜流量计RM-ZMLLJ、精密压力表	测试组数	32组连续测试
流量计体积		0.550 ml	漏率32组测试均值（标称）	1.00 ml/min
合格判定		流量波动范围：0.98-1.02ml/min，无明显漂移，重复性达标
二、详细测试数据
序号	压力波动	测试时间（秒）	测试漏率	与均值偏差（ml/min）
1	20.00Kpa	32.3	0.99 ml/min	-0.01
2	20.00Kpa	32.2	0.99 ml/min	-0.01
3	20.00Kpa	32.1	1.00 ml/min	0.00
4	20.03Kpa	32.1	1.00 ml/min	0.00
5	20.01Kpa	32.1	1.00 ml/min	0.00
6	20.02Kpa	32.2	0.99 ml/min	-0.01
7	20.02Kpa	32.1	1.00 ml/min	0.00
8	20.01Kpa	32.1	1.00 ml/min	0.00
9	20.01Kpa	32.0	1.00 ml/min	0.00
10	20.00Kpa	32.0	1.00 ml/min	0.00
11	20.00Kpa	32.1	1.00 ml/min	0.00
12	19.99Kpa	32.1	1.00 ml/min	0.00
13	20.01Kpa	32.1	1.00 ml/min	0.00
14	20.01Kpa	32.1	1.00 ml/min	0.00
15	20.00Kpa	31.9	1.00 ml/min	0.00
16	20.00Kpa	32.0	1.00 ml/min	0.00
17	19.99Kpa	32.1	1.00 ml/min	0.00
18	19.99Kpa	32.1	1.00 ml/min	0.00
19	20.00Kpa	32.1	1.00 ml/min	0.00
20	19.99Kpa	32.1	1.00 ml/min	0.00
21	19.99Kpa	32.1	1.00 ml/min	0.00
22	19.99Kpa	32.1	1.00 ml/min	0.00
23	19.99Kpa	32.0	1.00 ml/min	0.00
24	19.98Kpa	31.9	1.00 ml/min	0.00
25	20.00Kpa	32.0	1.00 ml/min	0.00
26	19.99Kpa	32.0	1.00 ml/min	0.00
27	19.99Kpa	32.1	1.00 ml/min	0.00
28	19.99Kpa	32.0	1.00 ml/min	0.00
29	20.00Kpa	32.1	1.00 ml/min	0.00
30	20.00Kpa	32.1	1.00 ml/min	0.00
31	19.99Kpa	32.0	1.00 ml/min	0.00
32	19.99Kpa	32.0	1.00 ml/min	0.00
三、测试结果分析
计算项目		计算结果	计算项目	计算结果
32组流量平均值		1.00 ml/min	流量最小值	0.99 ml/min
流量最大值		1.00 ml/min	流量极差	0.01 ml/min
总体方差		0.00%
四、测试结论
本次32组连续重复性测试数据，通过Excel计算核对，平均流量1.00ml/min，流量极差仅0.01ml/min，完全符合额定1.0ml/min@20Kpa的技术要求，波动远低于合格阈值，产品稳定性优异，测试结果合格。
