混气PSOZV阀RM5XM-61445V0/6/T

返回上级 >

· 您的当前位置：首页 >> 标准漏孔 >> 正文
所属分类：标准漏孔形式分类 产品简介
睿米® 可以根据用户的需要，做到高度的定制。包括定制压力、漏率、气体、接口等（如果是单一气体，该气体的漏率；如果是混合气体，定制某一气体的分漏率或混合气总漏率、气体种类、比例、同位素、丰度等）。 订货号：睿米®RM5XM-61445V0/6/T【气体：定制：He:N2:Ar:Kr:Xe=1:1:1:1:1 混合气误差范围为20 ±1%（共5种气体）。总漏率：3~6x10-6 pa.m³/sec, 入真空，加工公差：±10%；气室160cc；充气压力~1MPa;RMI-PSOZV™零体积常闭气动阀，呆体积：<0.1μL；接口类型：VCR1/4 male；自然衰减：<0.5%/年，使用衰减：<3.0%/年（20次x60分钟），不使用时，务必保持阀门关闭！规格尺寸:~295mm（长）x 80mm（最宽）】
我要询价

 睿米公司的无源标准漏孔，采用自研RMI-MTC™微通道毛细管技术，配合自研RMI-Cal™气体物质属性、流导模拟/仿真算法，可以做到根据用户的要求进行精确定制：



   ✪指定标准漏孔的入口压力-出口压力

     ✪指定漏率

     ✪提供全气体选择：包括但不限于He，H2, Air，Ar，，CH4，R-134a，600a，SF6等单一气体或混合气体，十二烷C12H26、DMC碳酸二甲酯C3H6O3等液体

     ✪并且提供众多的接头，供用户选择。

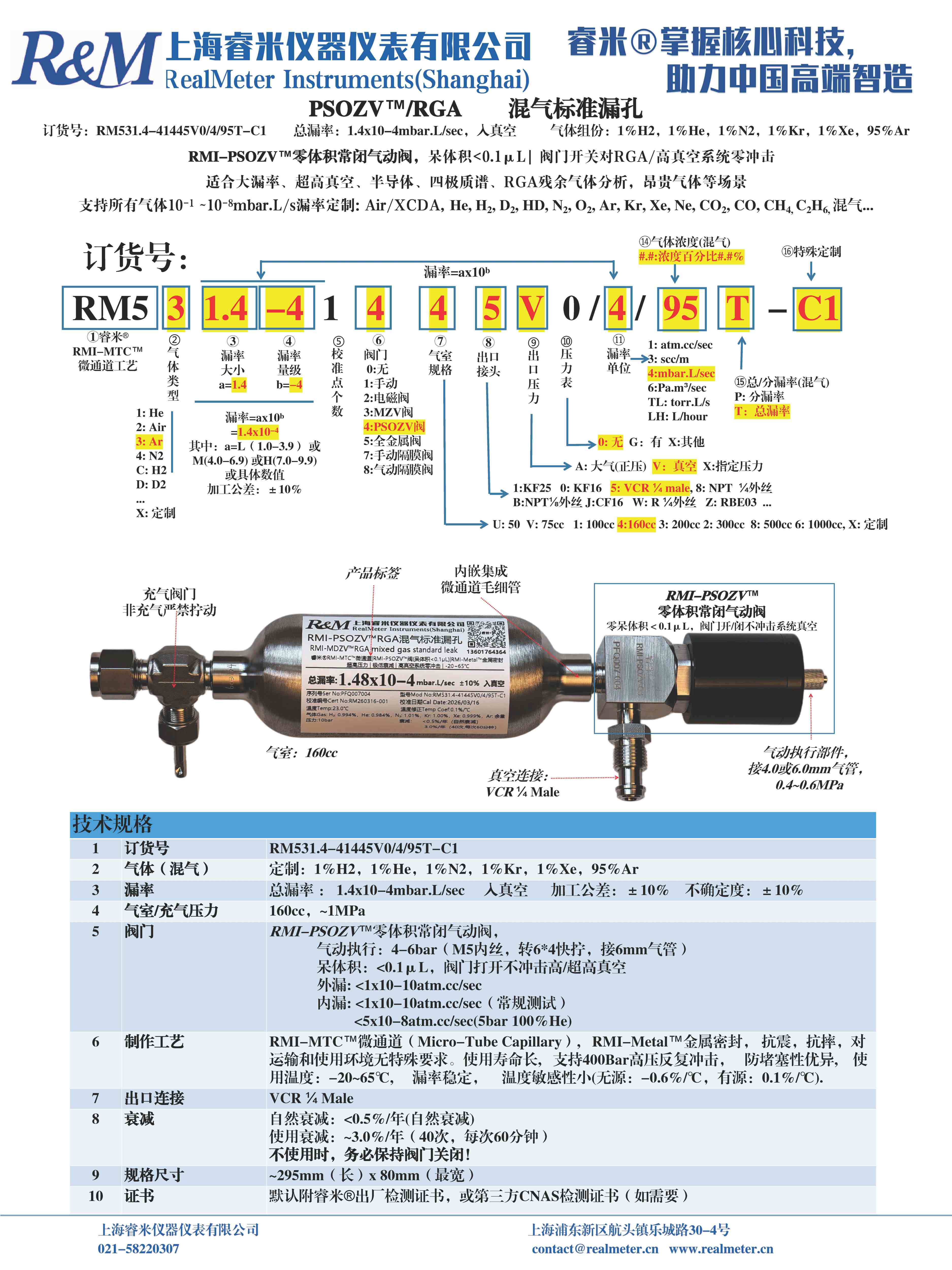

Detailed technical specifications详细技术规格

技术规格

1

订货号

RM5XM-61445V0/6/T

2

气体（混气）

定制：He:N2:Ar:Kr:Xe=1:1:1:1:1  混合气误差范围为20 ±1%

3

漏率

总漏率 ： 3~6x10-6 pa.m³/sec     入真空

4

气室/充气压力

160cc，~2MPa

5

阀门

RMI-PSOZV™零体积常闭气动阀，

气动执行：4-6bar（M5内丝，转6*4快拧，接6mm气管）

呆体积：<0.1μL，阀门打开不冲击高/超高真空

外漏: <1x10-10atm.cc/sec

内漏: <1x10-10atm.cc/sec（常规测试）

          <5x10-8atm.cc/sec(5bar 100%He)

6

制作工艺

RMI-MTC™微通道（Micro-Tube Capillary）,   RMI-Metal™金属密封， 抗震，抗摔，对运输和使用环境无特殊要求。使用寿命长,   支持400Bar高压反复冲击，   防堵塞性优异,    使用温度：-20~65℃,     漏率稳定，    温度敏感性小(无源：-0.6%/℃，有源：0.1%/℃).

7

出口连接

VCR ¼ Male

8

衰减

自然衰减：<0.5%/年

使用衰减：<3.0%/年（20次x60分钟）

不使用时，务必保持阀门关闭！

9

规格尺寸

约295mm（长）x 80mm（最宽）

10

证书

默认附睿米®出厂检测证书，或第三方CNAS检测证书（如需要）
