RMI-PSOZV™超大漏率漏孔

返回上级 >

· 您的当前位置：首页 >> 标准漏孔 >> 正文
所属分类：标准漏孔形式分类 产品简介

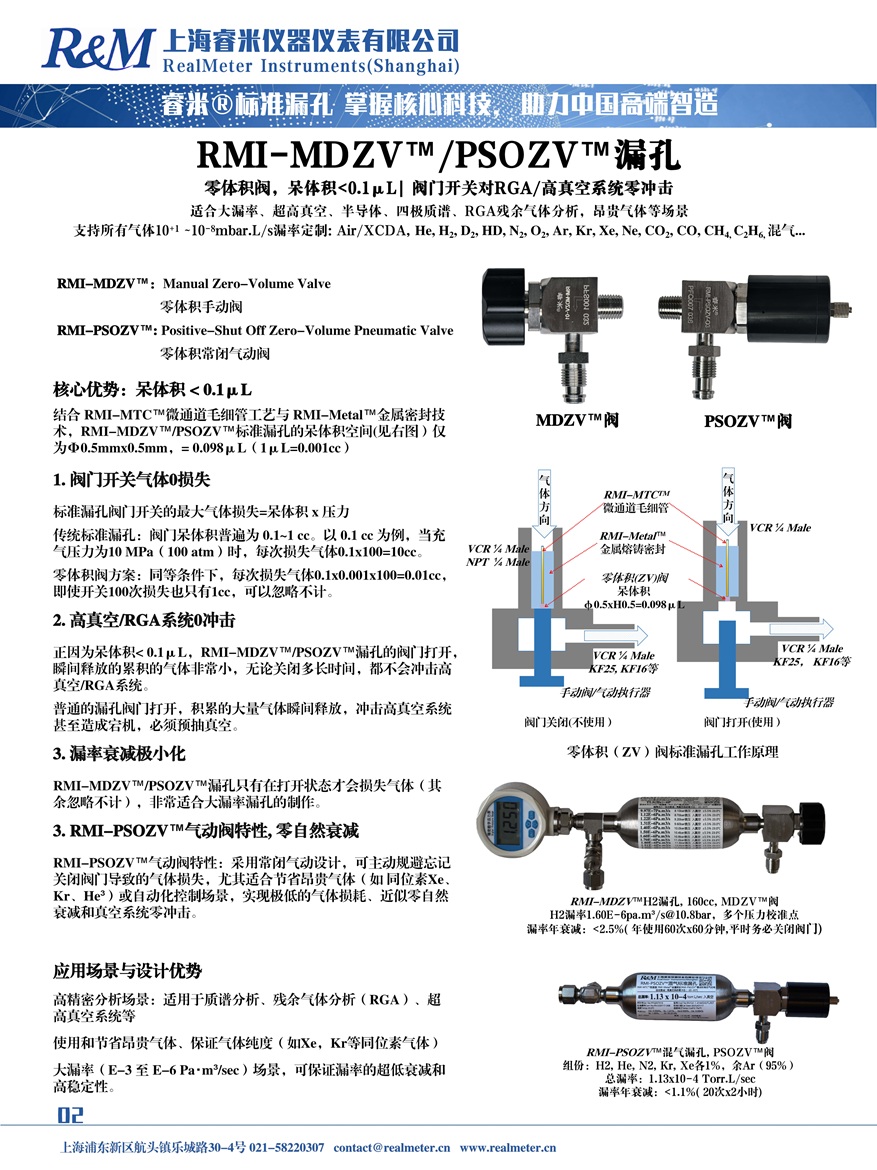

10-3mbar.l/s(10-4Pa.m3/s)级别或更大漏率的，大漏率有源标准漏孔，因为漏率大，即使选用大体积的气瓶，使用传统方式的普通阀门，需要经常反复充气，非常不方便。 标准漏孔阀门开关的最大气体损失=呆体积 x 压力 传统标准漏孔：阀门呆体积普遍为 0.1~1 cc。以 0.1 cc 为例，当充气压力为10 MPa（100 atm）时，每次损失气体0.1x100=10cc。 零体积阀方案：同等条件下，RMI-MZV™/PSOZV™标准漏孔的呆体积空间仅为Φ0.5mmx0.5mm，= 0.098μL（1μL=0.001cc），每次损失气体0.1x0.001x100=0.01cc，即使开关100次损失也只有1cc，可以忽略不计。 使用者都知道，标准漏孔校准检漏仪或者系统的时间，通常很短，一般为几分钟。睿米公司自研RMI-MZV™/PSOZV™零体积手动阀/零体积常闭气动阀，解决了大漏率漏孔的衰减快的问题。使用时，打开阀门；不使用时，关闭阀门。 例如：有源He标准漏孔，漏率：5.28x10-4pa.m³/sec PSOZV™
我要询价

睿米公司的标准漏孔，采用自研RMI-MTC™微通道毛细管技术，配合自研RMI-Cal™气体物质属性、流导模拟/仿真算法，可以做到根据用户的要求进行精确定制：



   ✪指定漏率，指定压力。

   ✪提供全气体选择：包括但不限于He，H2, Air，Ar，N2，CH4，R-134a，600a，SF6等单一气体或混合气体，十二烷C12H26、DMC碳酸二甲酯C3H6O3等液体。

   ✪并且提供众多的接头，供用户选择。

   ✪自研RMI-MZV™零体积手动阀，自研RMI-PSOZV™零体积主动关闭阀。



Detailed technical specifications详细技术规格

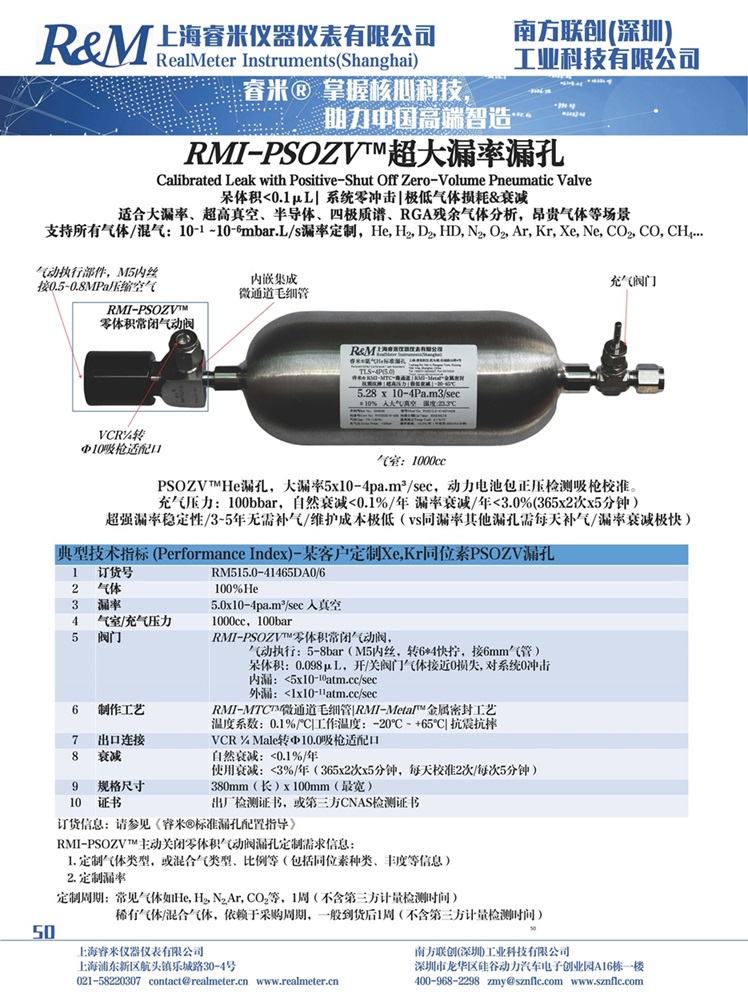

典型技术指标 (Performance Index)-某客户定制PSOZV漏孔

1

订货号

RM515.0-41465DA0/6

2

气体

 100%He

3

漏率

5.0x10-4pa.m³/sec 入真空

4

气室/充气压力

1000cc，100bar

5

阀门

RMI-PSOZV™零体积常闭气动阀，

气动执行：5-8bar（M5内丝，转6*4快拧，接6mm气管）

呆体积：0.098μL，开/关阀门气体接近0损失, 对系统0冲击

内漏：<5x10-10atm.cc/sec

外漏：<1x10-11atm.cc/sec

6

制作工艺

RMI-MTCTM微通道毛细管|RMI-Metal™金属密封工艺

温度系数：0.1%/℃|工作温度：-20℃ ~ +65℃| 抗震抗摔

7

出口连接

VCR ¼ Male转Φ10.0吸枪适配口

8

衰减

自然衰减：<0.1%/年

使用衰减：<3%/年（365x2次x5分钟，每天校准2次/每次5分钟）

9

规格尺寸

380mm（长）x 100mm（最宽）

10

证书

出厂检测证书，或第三方CNAS检测证书

睿米 ® 标准漏孔：深耕漏孔技术领域，提供高精度解决方案

RealMeter® Calibrated Leak Standard: Focused on leak standard technology, delivering precision solutions



上海睿米仪器仪表有限公司，专业专注标准漏孔的研发与规模化生产。依托多年精密测控技术沉淀，公司成功突破微通道毛细管核心工艺难题，自主研发出多款达到国际先进技术水平的标准漏孔产品。公司产品广泛应用于新能源、汽车、制冷、电子、电力、半导体、航空航天、核工业、医疗、食品包装等众多领域，持续为各行业提供高精度、高稳定性的标准漏孔计量产品，助力各行业气密性检测与质控工作实现更高效、更精准的标准化管控。
