极小漏率3×10-13 Pa·m3/s 标准He漏孔验证全记录

· 您的当前位置：首页 >> 技术中心 >> 常见问题 >> 正文
3×10⁻¹³ Pa·m³/s 标准漏孔验证全记录 | RealMeter® 睿米
RealMeter® · Standard Leak Verification

3×10-13 Pa·m3/s 标准漏孔验证全记录

12 分 28 秒的实验日志 · 全程无剪辑、无加速、无动态抑零

3×10-13
标称漏率 Pa·m³/s (He)
12′28″
完整测试时长
±30%
量级验证不确定度
12:28 完整验证实录 · 原片 1080×1920，全程无剪辑、无加速、无动态抑零

一、3×10-13 是个什么概念

这次要验证的，是一只标称漏率 3.0×10-13 Pa·m3/s（He） 的标准漏孔。这个数字小到没有直觉，换算一下：

  • 在标准大气压下，它每秒泄漏的氦气约 3×10-12 毫升
  • 也就是说，漏完 1 毫升氦气，需要约一万年

一万年，一滴水的五十分之一。

要测这样一个量级，常规思路全部失效。你不可能"看到"它——只能通过极其克制的方法，把它从背景噪声里"减"出来。

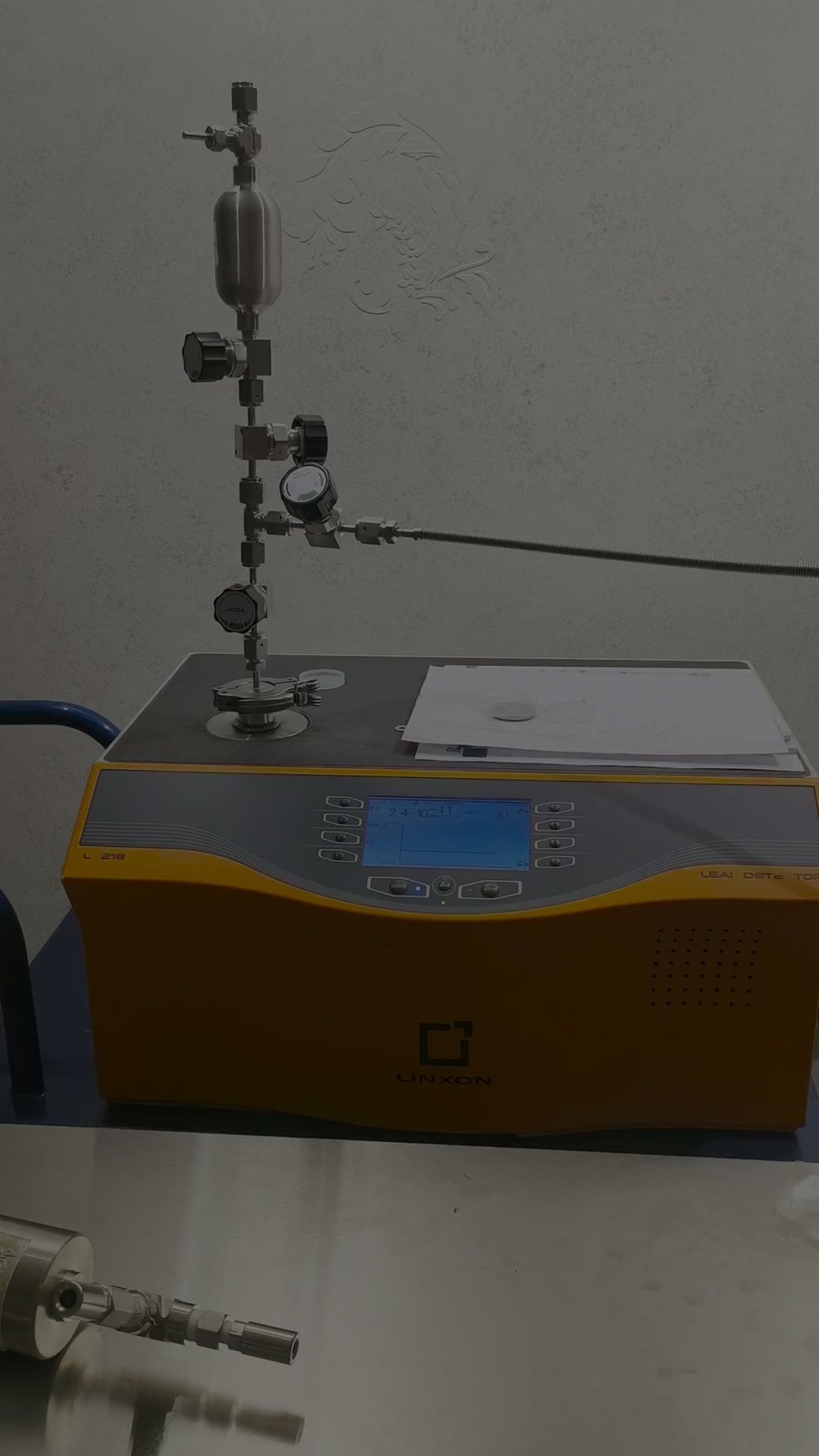

测试装置全景：LINXON L 218 氦质谱检漏仪与测试台
图 1　本次验证使用的全部测试装置

二、方法：本底扣除法

核心一句话：单看屏幕读数没有意义，必须做差。

任何一台检漏仪，即使什么都不接，屏幕上也会有一个读数——这叫本底。它来自检漏仪内部的结构材料放气、密封面微渗、以及腔体内残留的水汽。

所以完整流程是：

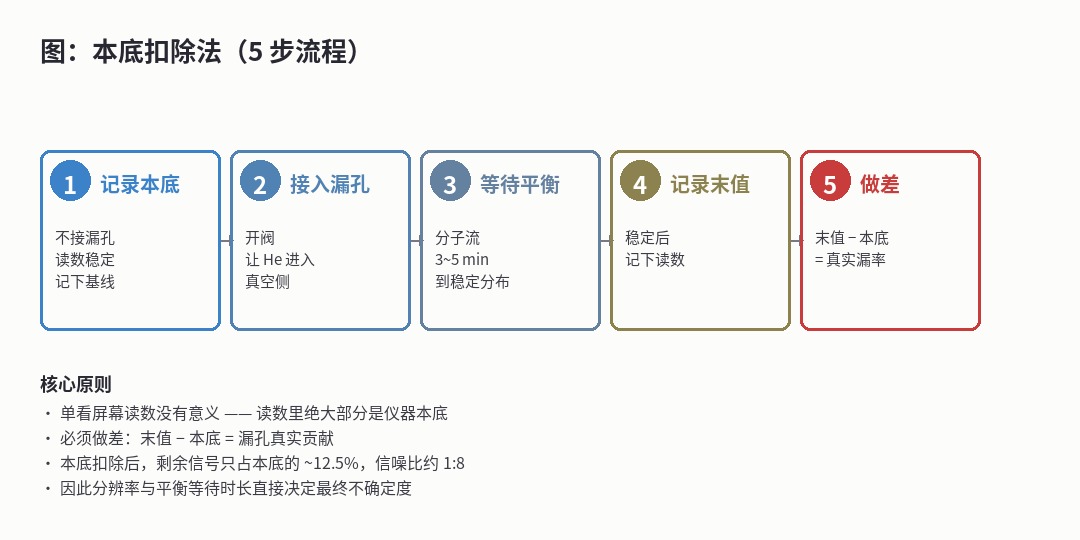

本底扣除法 5 步流程图
图 2　本底扣除法完整流程——单看屏幕读数没有意义，必须做差
为什么必须做差

被测漏孔的贡献，只占屏幕读数的约 12.5%。在这种信噪比下，唯一可靠的办法就是老老实实记录本底、等待平衡、再做差。

三、工装：为什么必须是全 VCR

VCR（Swagelok VCR®）是金属面密封接头，靠金属垫片实现密封；与之相对的是橡胶 O 圈。

先看一组实测数据：一个 KF25 橡胶密封圈带来的氦渗透信号约 1×10-11 mbar·l/s（大气到真空）——这已经比我们这次要测的漏孔信号（3×10-12 mbar·l/s）还大。而且这个数值并不稳定：大气里氦本底浓度一波动，它就跟着变；大气若有氦污染则更大。睿米在同样的装置上做过专门的测试和验证。

"之前用密封圈，每个密封位都是 10-11 量级的漏率贡献。"
—— 视频中的工程师原话

一套测试装置里有十几个阀、十几个接头。只要有一处用 O 圈，光它一个密封位的贡献就超过被测漏孔信号本身，而且还在飘——读数没有稳定的基线，做差也就无从谈起。

所以从管路到阀门，全部换成 VCR 金属垫片。这是测到 10-13 量级的工艺前提，不是选项。

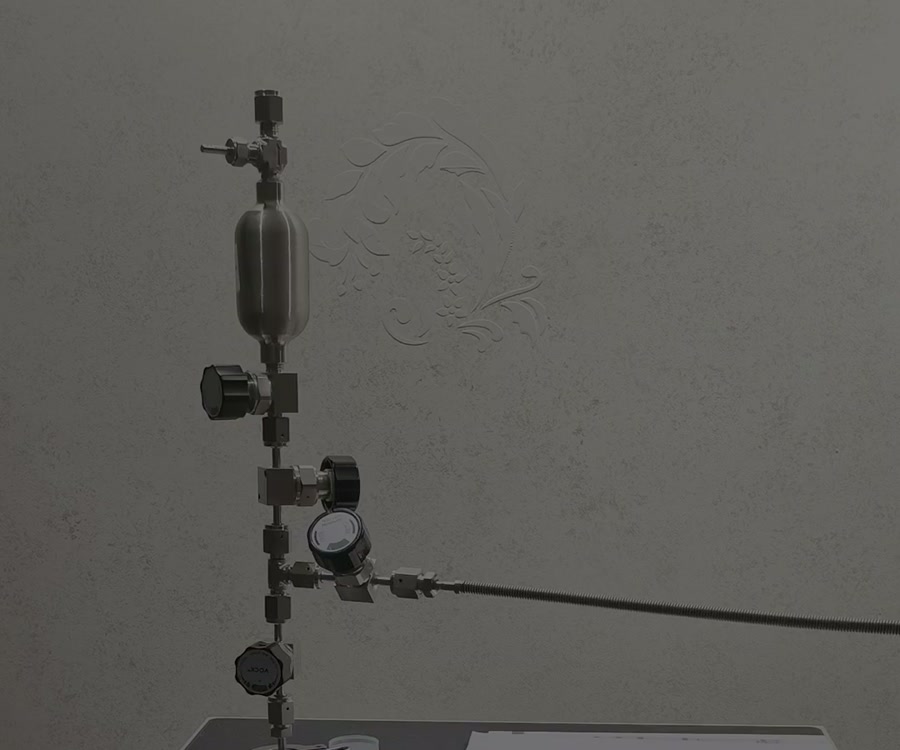

测试台与 VCR 工装实拍：管路、阀门、金属接头、金属软管
图 3　本次使用的测试台：全 VCR 金属面密封，金属软管接检漏仪

测试条件一览

项 本次取值
被测漏孔 标称 3.0×10-13 Pa·m³/s（He）
检漏仪 LINXON L 218
工作模式 VAC / ULTRA / ⁴He
测试方法 真空内部加压法（He 在漏孔内侧，真空侧接检漏仪）
连接工装 全 VCR 金属面密封接头
测试真空侧压力 p₂ = 0.1 Pa
动态抑零 未启用
记录 12:28 全程，无剪辑、无加速

四、12 分 28 秒，都发生了什么

点击下方时间节点，查看每个阶段的实际情况。

0 ~ 2 min本底建立2.4×10⁻¹¹

抽真空，等读数稳定不波动。这是后续做差的基准点。

~ 2 min开阀2.4×10⁻¹¹

氦气开始经漏孔渗入真空侧。此时读数还没动——信号要几分钟后才显现。

2 ~ 10 min分子流平衡2.4 → 2.7

氦分子在检漏仪高真空腔内扩散、分布，读数缓慢爬升。这是全程最考验耐心的阶段。

~ 10 min主动关阀2.7×10⁻¹¹

读数已趋稳。此时停止——不是越长越准，本底本身会随时间漂移。

10 ~ 12 min回落观察回落中

读数开始向本底回落，需 4~5 分钟。这段是验证系统响应真实的旁证。

2.02.22.42.62.8024681012 0.0 min · 2.4×10⁻¹¹ mbar·l/s 0.5 min · 2.4×10⁻¹¹ mbar·l/s 1.0 min · 2.4×10⁻¹¹ mbar·l/s 1.5 min · 2.4×10⁻¹¹ mbar·l/s 2.0 min · 2.4×10⁻¹¹ mbar·l/s 2.5 min · 2.4×10⁻¹¹ mbar·l/s 3.0 min · 2.4×10⁻¹¹ mbar·l/s 3.5 min · 2.4×10⁻¹¹ mbar·l/s 4.0 min · 2.4×10⁻¹¹ mbar·l/s 4.5 min · 2.4×10⁻¹¹ mbar·l/s 5.0 min · 2.4×10⁻¹¹ mbar·l/s 5.5 min · 2.4×10⁻¹¹ mbar·l/s 6.0 min · 2.4×10⁻¹¹ mbar·l/s 6.5 min · 2.4×10⁻¹¹ mbar·l/s 7.0 min · 2.5×10⁻¹¹ mbar·l/s 7.5 min · 2.5×10⁻¹¹ mbar·l/s 8.0 min · 2.5×10⁻¹¹ mbar·l/s 8.5 min · 2.6×10⁻¹¹ mbar·l/s 9.0 min · 2.6×10⁻¹¹ mbar·l/s 9.5 min · 2.6×10⁻¹¹ mbar·l/s 10.0 min · 2.6×10⁻¹¹ mbar·l/s 10.5 min · 2.7×10⁻¹¹ mbar·l/s 11.0 min · 2.7×10⁻¹¹ mbar·l/s 11.5 min · 2.7×10⁻¹¹ mbar·l/s 12.0 min · 2.7×10⁻¹¹ mbar·l/s 本底 2.4×10⁻¹¹末值 2.7×10⁻¹¹ 时间 (min) 读数 (×10-11 mbar·l/s
图 4　12 分 28 秒内的读数演化——本底线（蓝）与末值线（橙）之间的差，就是漏孔的全部贡献（鼠标悬停数据点可看具体数值）
关于"关阀时机"的一个反直觉判断

很多人以为测试时间越长越准。不是。检漏仪的本底本身会随时间漂移——腔壁放气、温度变化、泵组状态都在缓慢改变它。测太久，本底漂了，你减去的那个"本底值"就已经不是同一时刻的本底了。所以这次主动控制在 10 分钟内结束，反而是更精确的选择。

五、数据：三件套

阶段 检漏仪读数 等效漏率
本底（开阀前） 2.4 × 10-11 mbar·l/s 2.4 × 10-12 Pa·m³/s
末值（开阀后 ~12 min） 2.7 × 10-11 mbar·l/s 2.7 × 10-12 Pa·m³/s
差值 = 真实漏率 0.3 × 10-11 mbar·l/s 3.0 × 10-13 Pa·m³/s

单位换算：1 mbar·l/s = 0.1 Pa·m³/s

实测净漏率 3.0×10-13 Pa·m³/s，与标称值基本吻合。

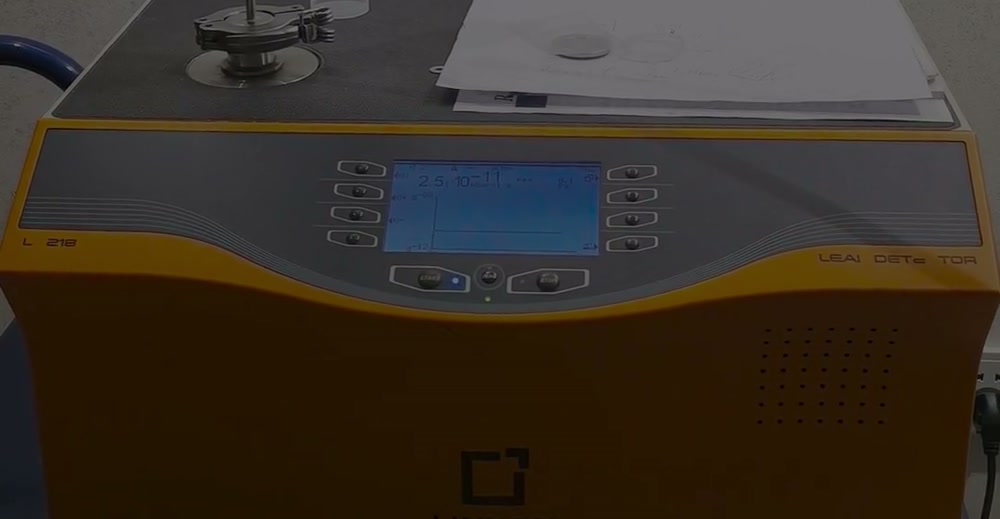

显示屏本底读数 2.4×10⁻¹¹ mbar·l/s
图 5　本底阶段：开阀前读数稳定在 2.4×10-11 mbar·l/s

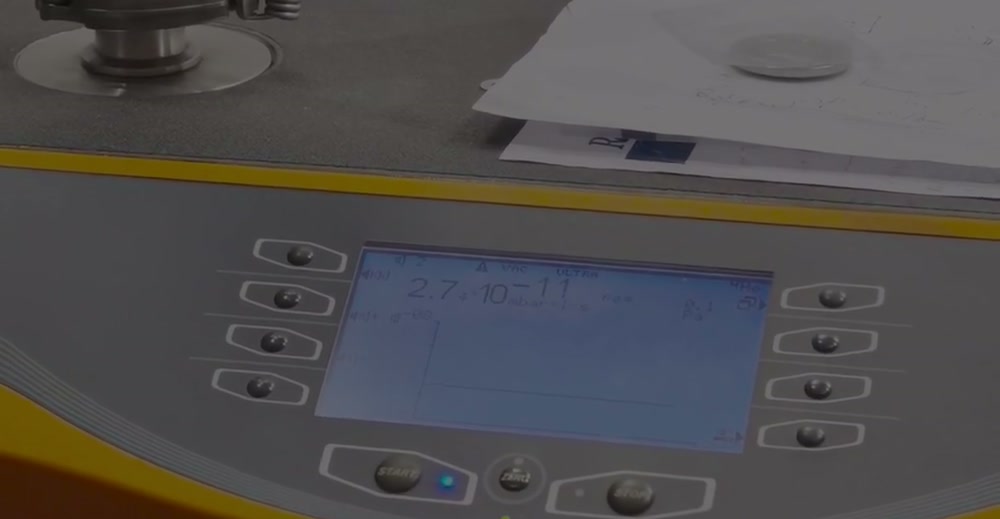

显示屏末值读数 2.7×10⁻¹¹ mbar·l/s
图 6　末段读数：开阀后约 12 分钟，分子流平衡，读数稳定在 2.7×10-11 mbar·l/s

但要说清楚：这是量级验证，不是精密定值

这个结论必须限定范围，否则就是夸大：

  • 检漏仪屏幕的读数分辨率是 0.1×10-11 mbar·l/s，而净信号只有 0.3×10-11 mbar·l/s——只占 3 个分辨单位
  • 两次读数做差，仅分辨率引入的相对不确定度就约 ±20%
  • 再叠加本底漂移、分子流未完全平衡等因素，本次验证的实际不确定度在 ±30% 量级

所以准确的表述是：该漏孔的漏率确实落在 10-13 Pa·m³/s 量级，与标称值基本吻合。

如果需要给出带不确定度的正式定标值，必须送国家计量院，用更高等级的装置完成——这不是睿米自有计量装置能替代的。

六、为什么这一步都快不了：两条物理约束

经常有人问，能不能快一点？答案是不行，原因有两条，都是硬约束。

约束一：分子流平衡需要时间

漏孔释放出的氦分子，要在检漏仪的高真空腔里扩散、分布，最终形成一个稳定的浓度场，才能被四极质谱计稳定地"看见"。以 3×10-13 Pa·m³/s 这个量级，这个过程需要 3~5 分钟。这不是仪器性能问题，是分子运动的物理规律。

约束二：检漏仪本底是天花板

本底在 10-12 Pa·m³/s 量级，而被测漏孔只有它的十分之一左右。这意味着：漏孔的贡献，只占屏幕读数的 12.5%。在这种信噪比下，唯一的办法就是老老实实做本底扣除，并且给足平衡时间。

顺带记一个数：本次本底 2.4×10-11 mbar·l/s

这个数字值得单独说清楚，因为它可以一直追到物理第一性原理。

先看约束从哪来。一个 KF25 橡胶密封圈的氦渗透信号就有约 1×10-11 mbar·l/s。而一台氦质谱检漏仪内部有多个阀门，全部是软密封——本质上和密封圈是同一回事。

于是有一个第一性原理层面的判断：如果一台氦质谱检漏仪宣称"本体本底能做到 10-12 mbar·l/s"，这违背物理第一性原理——除非它所有的阀门都是金属密封（这是基本条件），而商用产品没有这样做的。真正能到那个量级的是四极杆 RGA（残余气体分析仪）这类装置，不是商用检漏仪。

再看"动态抑零"扮演什么角色。动态抑零（dynamic zero suppression）是仪器内部自动跟踪并扣除本底的功能，能让显示读数看起来更低。它是个好用的功能，但严格说属于软件补偿——它压低的是显示值，不是软密封真实的氦渗透。

回到这次实测：没有开动态抑零，本底落在 2.4×10-11 mbar·l/s（= 2.4×10-12 Pa·m³/s）。这与"多个软密封位贡献叠加"的物理预期一致，也在合理范围之内。

七、给采购与检定人员的验收清单

基于这次实测，整理一份可直接用于验收的清单。

  1. 要"三件套"，不要只看末值。本底 + 末值 + 差值，缺一不可。只看末值没有意义——末值里绝大部分是仪器本底。
  2. 问清楚连接工装。VCR 金属面密封 → 具备测 10-13 量级的前提；橡胶 O 圈 → 以 KF25 为例，单个密封位氦渗透约 1×10-11 mbar·l/s 且不稳定，已超过 10-13 量级漏孔信号本身，会直接淹没它。
    补充判断依据：若某台商用检漏仪宣称"本体本底 10-12 mbar·l/s"，请追问其内部阀门是否全金属密封——商用产品基本不这样做，该指标通常只可能出现在四极杆 RGA 上。
  3. 要求完整验证录像。关键看三点：有无剪辑、有无加速、是否启用动态抑零（开启后读数会偏低，需要说明）。
  4. 确认测试条件。测试方法、测试压力 p₂、检漏仪型号与工作模式、平衡等待时长。
  5. 溯源链。标定证书能否溯源到国家计量院？这是标准漏孔作为"标准"的意义所在。
  6. 不确定度。厂商标称的不确定度是多少？自评覆盖范围如何？

八、关于睿米

这次验证，睿米自有计量装置把漏率测到了 10-13 量级，实测净漏率与标称值基本吻合（量级验证，不确定度 ±30% 量级）。

"这个只是初步检测，这个漏率最终要国家实验室盖戳。我们这套装置能测到 10-13 量级，但溯源要送出去。"
—— 视频中的工程师原话

对自家能力边界的诚实表述，和把漏率测准，是同一件事。

RealMeter® 睿米标准漏孔系列（含 RMI-MTC™ 微通道漏孔）目前可覆盖 10-11 ~ 10-16 Pa·m³/s 全量级，具备批量化生产能力。在 10-11、10-12、10-13 这几个档位上工艺成熟、交付稳定。

关于计量依据

  • 睿米以与计量院同等的参考漏孔 / 计量装置作为自身计量依据，出具出厂证书
  • 睿米标准漏孔经国家计量院系机构计量后，被多家计量院采购作为建标用参考标准漏孔（主标准器）
  • 如需 CNAS 校准证书，由睿米外送计量院出具（或客户自行送检具备 CNAS 资质的机构）
  • 溯源 / CNAS / ISO 17025 等资质归属计量院，不归属睿米——这一点我们不做模糊表述

如果你需要为某只标准漏孔做验收，或者想了解某个量级的测试方案，欢迎按上面的清单来问——我们答得上来，也愿意答。
